中望CAD中相贯线的画法

CAD中相贯线的画法

相贯线的画法小伙伴们知道多少呢？相贯线的画法有很多种，有复杂的，也有简单的，本文也给小伙伴们介绍一些相贯线的简单画法。

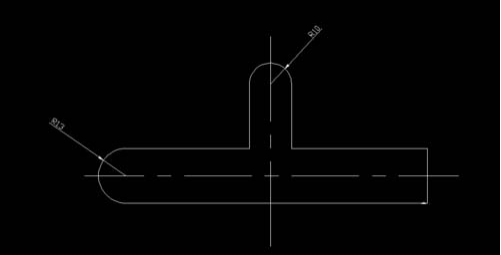

1． 呃…我们以“一个长度10为半径和一个长度13为半径的流道相交”作为例子吧！

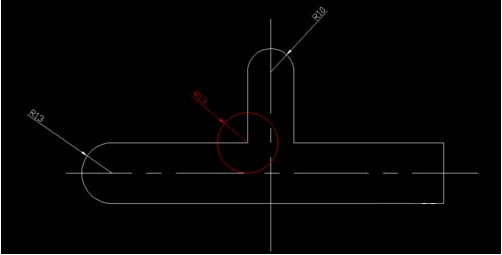

2． 以长度13的半径为半径，再以长度为10的半径与13的半径相交的左侧的交点为圆心画一个圆先

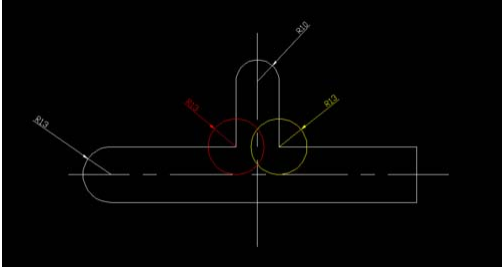

3． 然后，再以长度13的半径为半径，再以长度为10的半径与13的半径相交的右侧的交点为圆心画一个圆

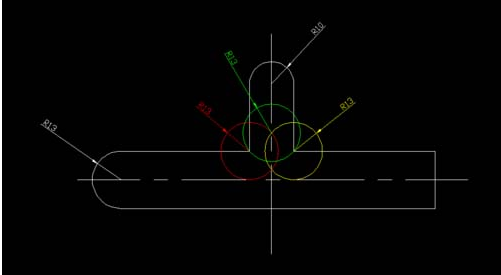

4． 之后，以上面画的两个圆的交点为圆心，以长度13的半径画出第三个圆，如下图绿色的圆：

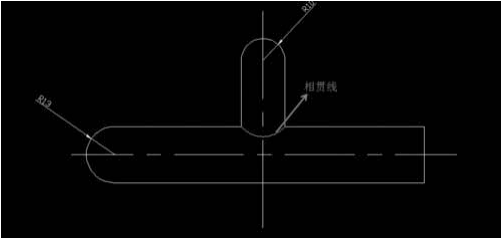

5． 删除多余的线条，绿色圆的弧线就是相贯线啦！
