用中望CAD多线段命令与微波隔离器的绘制

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介用CAD多线段命令与微波隔离器的绘制 多线段命令的使用操作步骤不知道大家了解多少,本文是我给大家讲解的一些步骤! 1.第一步,先打开中望CAD软件 2.第二步,选择界面“绘图”找到

用CAD多线段命令与微波隔离器的绘制

多线段命令的使用操作步骤不知道大家了解多少,本文是我给大家讲解的一些步骤!

1. 第一步,先打开中望CAD软件

2. 第二步,选择界面“绘图”找到“多线段”命令,然后开始绘制微波隔离器的外框,操作如下图:

用CAD多线段命令与微波隔离器的绘制

3. 下图是外框图:

用CAD多线段命令与微波隔离器的绘制

4. 第三步,在界面“绘图”找到“直线”命令,将坐标绘制为{(-10,25),(0,25),跟(50,25),(60,25)}两条直线

用CAD多线段命令与微波隔离器的绘制

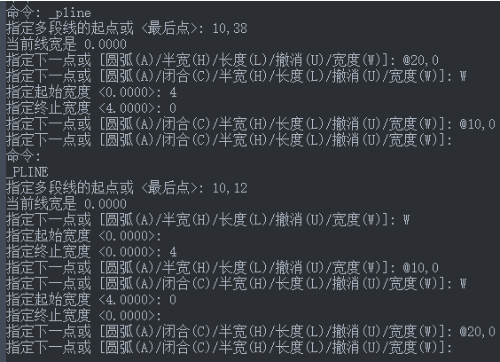

5. 第四步, 找到“多线段”命令,在绘图区绘制箭头,操作如下图:

用CAD多线段命令与微波隔离器的绘制

6. 箭头绘制完成图:

用CAD多线段命令与微波隔离器的绘制

7. 第五步,打开“直线”命令,将坐标绘制为{(26.5,15.5),(33.5,8.5)}斜直线,这样CAD微波隔离器就绘制完成啦!

用CAD多线段命令与微波隔离器的绘制
