中望CAD机械制图的绘制步骤

CAD机械制图的绘制步骤

我们在CAD绘制机械图的一些步骤技巧是我们必备的，所以对于CAD机械制图绘制步骤技巧大家知道多少呢？

1， 首先，我们要打开CAD软件

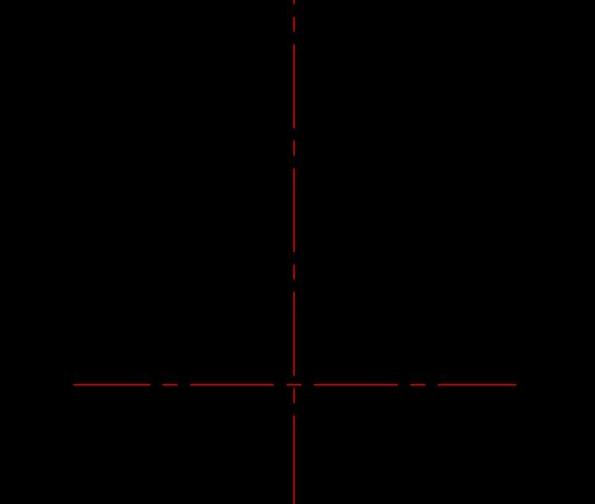

2， 绘制出关键的中心点

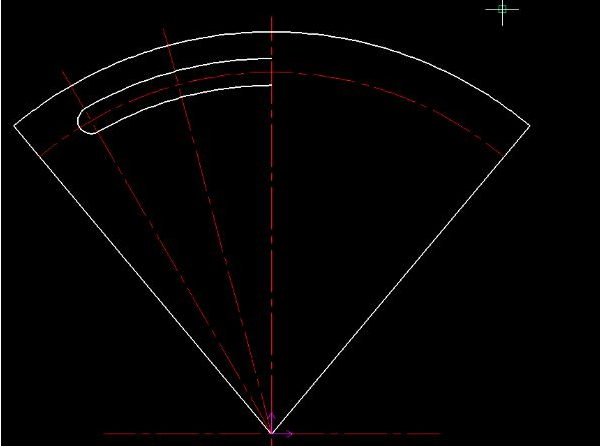

3， 把轮廓跟角平分线绘制出来

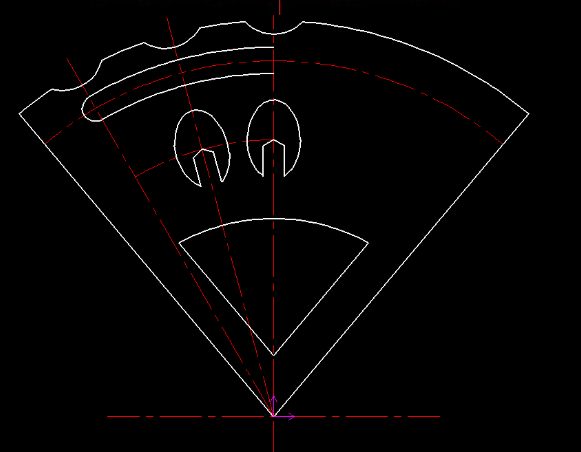

4， 然后以角平分线为准，绘制出几何图形，如下图：

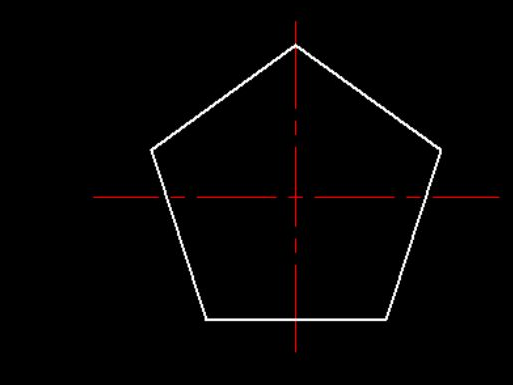

5， 单独绘制一个五边。

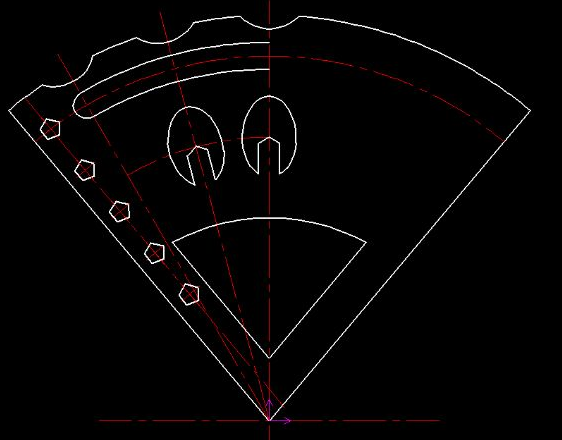

6， 然后将单独的五边形复制黏贴到图形中。

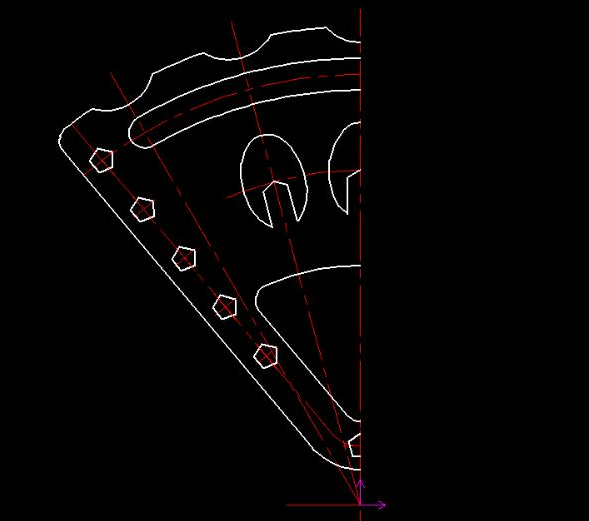

7， 绘制出相关部分的倒角，以中心线为对称，剪裁掉右边部分所有线条。

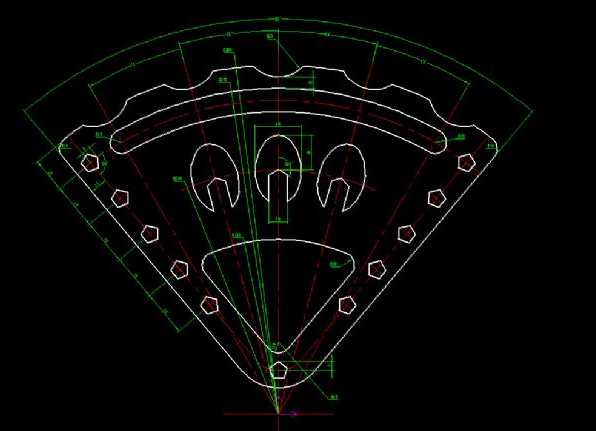

8， 将左半部分以中心线镜像，形成图形。然后标注上尺寸，完善细节，就完成了。
