如何把中望CAD编号数字递增

如何把CAD编号数字递增

在CAD绘图软件中我们怎么实现数字编号递增显示呢？

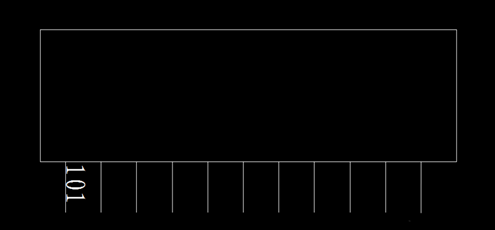

1.首先，我们打开CAD软件，插入需要递增的图形。

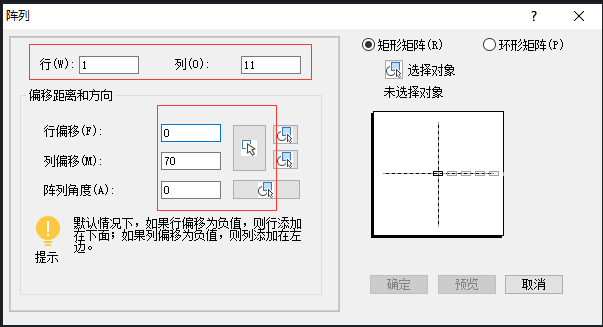

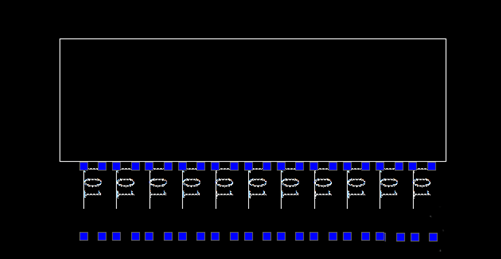

2.我们选中文字，点击阵列工具。确定整列方向和数量。这里我需要1行多列，所以x=1,y=11。选择整的距离。需要阵列的距离就是两个管脚之间的距离。全部设置完成，点击确定，就可以得到阵列效果。

3.选中所用想要更改序号的文字。输入TCONUT（自动编号命令）。选择方向；选择Y方向。输出起始值，和递增值。让编号从101开始往后依次加1，所以，输入101,1。选择覆盖，输入字母O。点击确定，即可看到所有文字被替换。
