关于CAD三维花盆绘制技巧

在CAD绘制三维花盆时，有没有啥技巧来帮助我们绘制它呢？

1.我们先打开CAD软件。

2.我们输入SURFTAB1和SURFTAB2命令，设置曲面的线框密度为20。

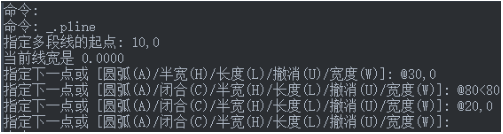

3.我们点击【绘图】再点击【多线段】，绘制花盆的轮廓线，命令栏显示操作如下：

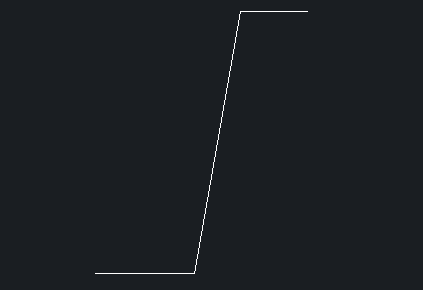

4.下图是绘制多线段的效果图。

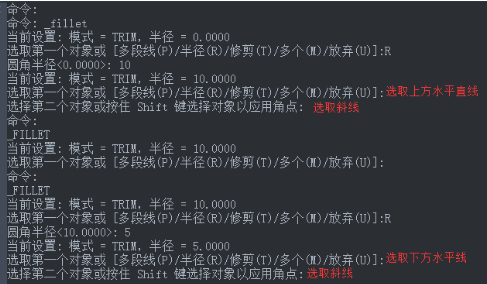

5.然后，点击【修改】再点击【圆角】命令，对花盆轮廓线进行圆角处理，命令栏显示操作如下：

6.点击【绘图】再点击【直线】，以坐标原点为起点，绘制一条长度合适的竖直直线。

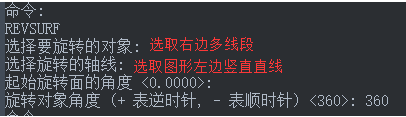

7.我们输入RESURF命令，执行旋转网格命令。

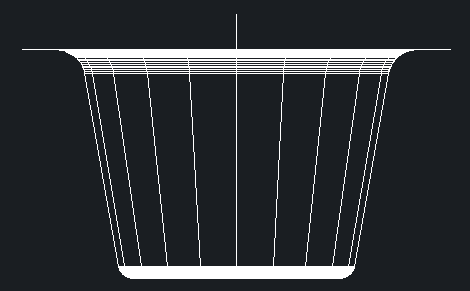

8.在 CAD中执行上述操作后得到下图：

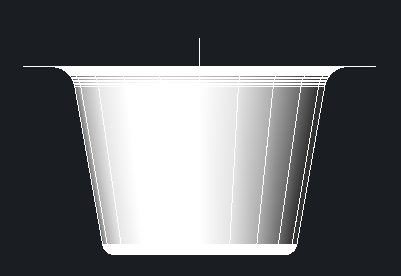

9.我们将视觉样式切换为带边框体着色，效果如图：
