中望CAD中矩形和环形阵列的用法

CAD中矩形和环形阵列的用法

在CAD绘图软件中有两种阵列：矩形和环形，那这两种阵列的用法大家知道吗？

首先，在屏幕右下方命令处输入AR，弹出阵列对话框

1、矩形阵列（以阵列一个圆为例）

①点击下图中的“选择对象”，对话框暂时消失，选取需要阵列的圆，空格，对话框又弹出。

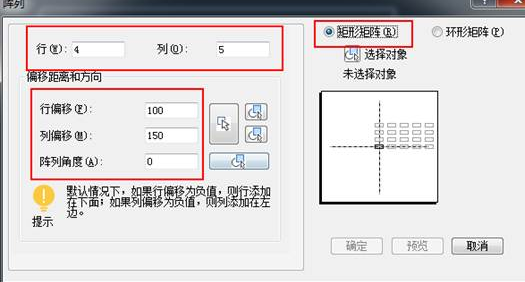

②分别输入需要阵列的行数和列数（上图中4行5列），行距和列距(上图中行距100，列距150)，阵列角度0

注：如果阵列的方向不对，可以在行偏移和列偏移中输入负值以改变阵列方向

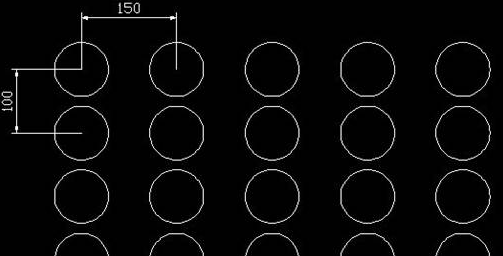

③我们点击预览，然后点击确定，这样效果图就出来了：

2、环形阵列（以阵列一个圆为例）

①点击下图中的“选择对象”，对话框暂时消失，选取需要阵列的圆，空格，对话框又弹出

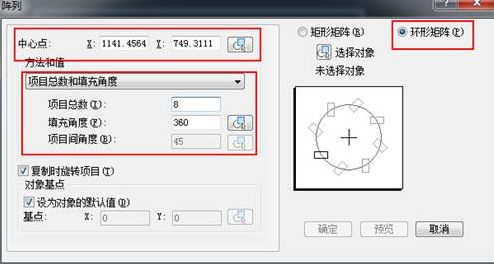

②分别输入阵列个数8，和阵列范围360°，选择阵列中心点，如上图

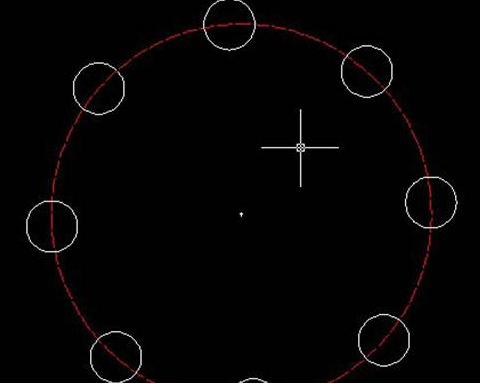

③我们点击预览，然后点击确定，这样效果图就出来了：
