中望CAD标注中如何添加沉头符号？

CAD标注中如何添加沉头符号？

我们在使用中望CAD软件绘图时，如何在CAD标记中插入沉头符号呢？本文将为大家介绍一些操作步骤，希望能帮助到大家！

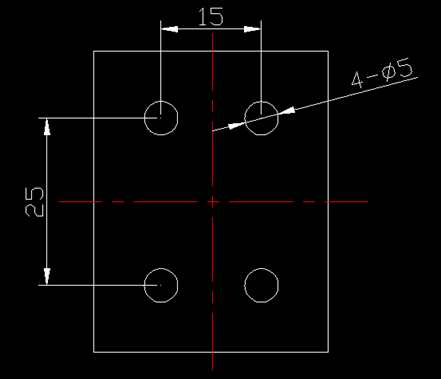

1.首先，我们打开中望CAD软件，插入需要插入沉头符号的图纸。

2.我们点击“编辑标注”，我们也可以在命令行输入“dimedit”命令来打开编辑标注，然后，我们在“输入编辑标注类型”中选择“新建N”。

3.我们需要在出现的对话框里输入“v1.5”，1.5表示沉头的深度，用鼠标选择“v1.5”，把字体选为“GDT”。

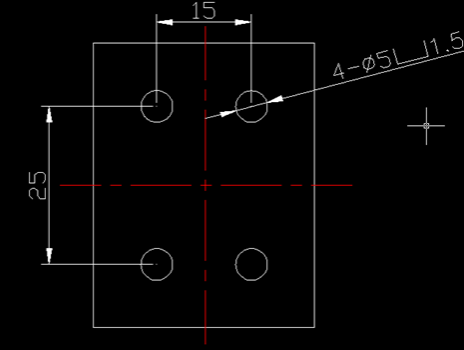

5.设置完成后，选择需要编辑的尺寸标注，就会得到想要的效果。
