CAD多线段命令怎么用

在中望CAD中多线段是一个为整体而存在的组合线段，它是可以有很多线段组成的。

本文我将用多线段命令与微波隔离器的绘制为例介绍多线段命令怎么用好它，希望能帮助到大家！

1.首先，我们打开CAD软件。

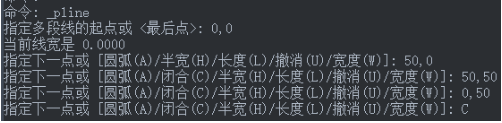

2.我们点击“绘图”再点击“多线段”命令，绘制微波隔离器的外框，下图是命令操作：

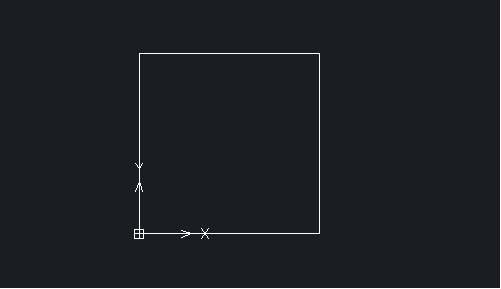

3.这是使用命令绘制好的外框图：

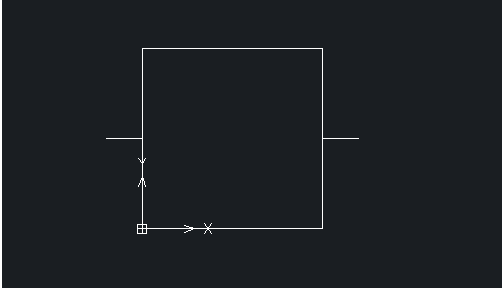

4.我们点击“绘图”再点击“直线”命令，绘制坐标为{（-10，25），（0，25）}和{（50，25），（60，25）}的两条直线，结果如图：

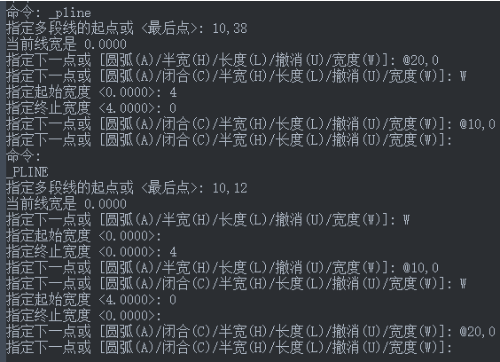

5.点击“绘图”再点击“多线段”命令，在绘图区域绘制箭头，下图是命令操作：

6.是使用命令绘制好的箭头如图：

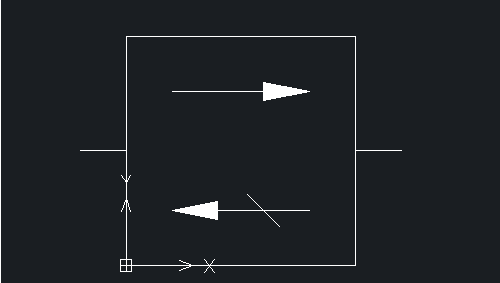

7.我们点击“绘图”再点击“直线”命令，绘制坐标为{（26.5，15.5），（33.5，8.5）}的斜直线，这样微波隔离器就绘制好了。
