怎么求中望CAD中图形曲线长度？

怎么求CAD中图形曲线长度？

我们在使用中望CAD软件绘图时，我们绘制的复杂图形中有些曲线弯弯绕绕的，我们也不知道它多长。这时我们该怎么去测量呢？

1.首先，我们打开CAD软件。

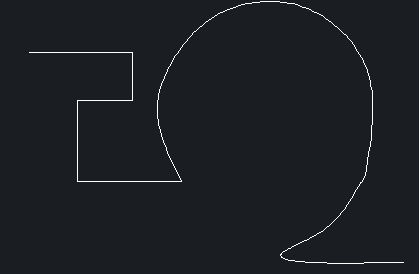

2.下图是我的一个介绍方法的图例，它是由直线段跟曲线段组成的。

3.我们在命令行输入“PE”命令，将直线跟曲线合并起来，回车，然后命令行会出现M指令，我们选择所有对象，回车。

4.我们根据提示“是否将线和圆弧转为多线段”输入Y，然后回车。我们选择精度值，然后在回车。

5.这里会跳出提示“输入选项”输入J指令，然后回车，把图形合并后，图形就变成一个整体了。

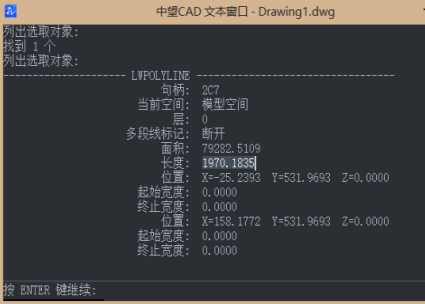

6.最后我们在CAD中输入LI命令，然后回车，我们就可以得到他的长度了。
