打断合并命令在中望CAD中的使用方法

打断合并命令在CAD中的使用方法

CAD绘图软件中我们如何使用打断合并命令呢？本文是我的一些关于打断合并命令的步骤方法介绍。

一、打断功能

1、打开CAD软件，任意绘制一个矩形，如下图所示：

2、绘制完任意矩形之后，在上方菜单栏里找到【修改】选项，点击弹出下拉菜单，在下拉菜单里找到【打断】功能选项。

3、点击【打断】功能按钮，现在绘制的矩形上任意选择一个点，接下来再选择第二个打断点。

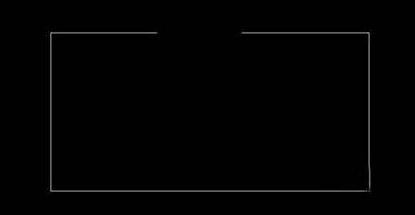

4、第二个打断点选择完毕后，点击鼠标左键，即可完成对指定两点之间的打断操作，如下图所示：

二、合并功能

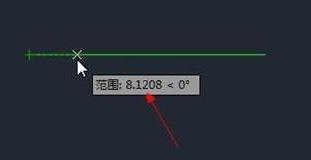

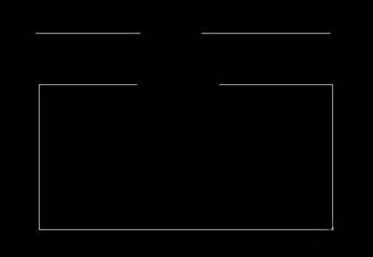

1、绘制任意一条直线，先用打断功能将这条直线打断，如下图所示：

2、接下来再点击上方菜单栏里的【修改】选项，弹出下拉菜单，选择下拉菜单里的【合并】选项，点击【合并】选项之后选择要合并的两条直线。

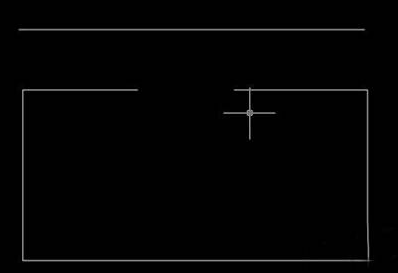

3、然后点击【enter】按钮，即可完成两条直线的合并，如下图所示：
