CAD中ELEV命令怎么用

CAD中ELEV命令怎么用

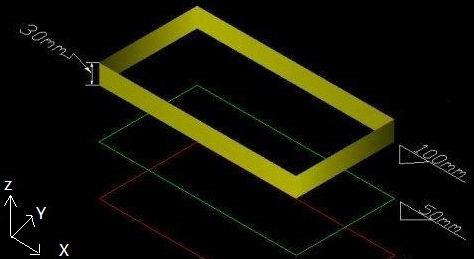

在使用CAD的时候，我们需要设置新对象的厚度，这个时候将需要用到ELEV命令，它用于指定新对象的标高和拉伸厚度。在CAD软件中，标高是指一个三维点的Z轴坐标值，用于确定对象在垂直方向上的位置。当用户在某个视口中指定了标高值时，该值将应用于所有视口中的对象。然而，当坐标系发生更改时，系统会将标高重置为0，即世界坐标系的原点。

另一方面，当前厚度是指二维对象在拉伸后与标高之间的距离。通过输入正值，对象将沿着Z轴的正方向进行拉伸，而输入负值则会将对象沿着Z轴的负方向进行拉伸。这使得用户能够根据需要将对象扩展到特定的高度或将其压缩到低于标高的位置。

需要注意的是，ELEV命令仅对新对象产生影响，不会改变已有对象的设置。这意味着通过ELEV命令指定的标高和拉伸厚度仅适用于随后创建的新对象，而已存在的对象将保持其原有属性。

通过ELEV命令，CAD软件用户能够更加精确地控制新对象的位置和尺寸，以满足设计要求。无论是在建筑设计、工程绘图还是其他领域，正确设置标高和拉伸厚度对于实现准确的模型和图纸至关重要。ELEV命令为用户提供了一种简单而有效的方式来控制对象的垂直方向属性，使其与整个CAD项目保持一致。
