中望CAD制作自动覆盖对象的技巧

CAD制作自动覆盖对象的技巧

如何能快速在CAD中制作自动覆盖对象呢？

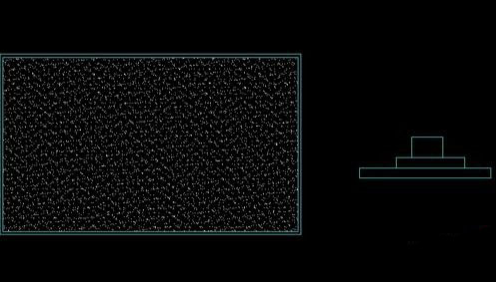

1.如下图所示，我们要想把右边的图形放入左边的图形并会自动隐藏后面的东西，就要把右边的图形结成块（BLOCK）。

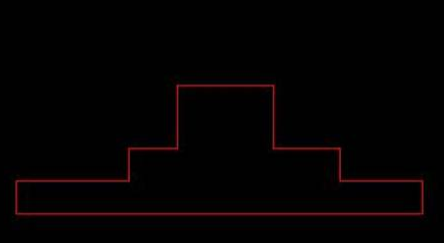

2.然后，我们输入wipeout命令，如下图，选择多段线，绘制图形的轮廓，这里需要形成闭合图形；然后敲空格键，屏幕显示原来的图形不见了，鼠标点那个图形原来的位置它又会出现，如下图：

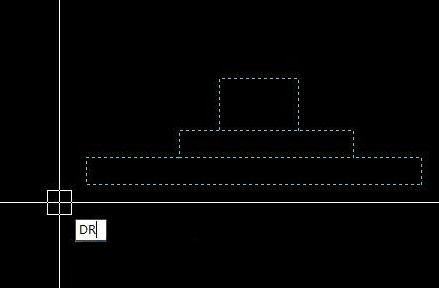

3.接上面的步骤，输入DR，将这个对象置于最前。再右键框选一个图形，结块。

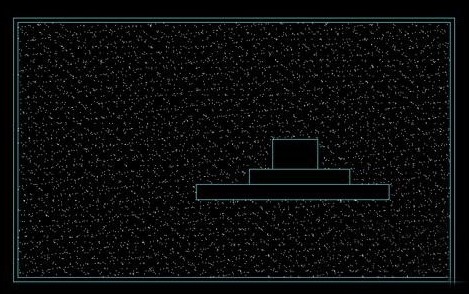

4.这时，把弄好的图块移动到左边的图形上，效果如下图：
