中望CAD葫芦怎么绘制

CAD葫芦怎么绘制

在CAD绘图软件如何绘制葫芦呢？

1.首先，我们打开CAD软件。

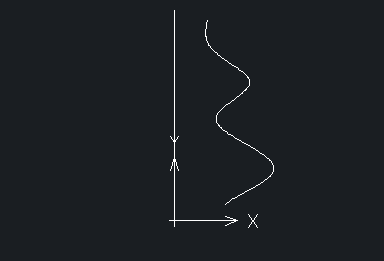

2.我们点击【绘图】再点击【直线】，以坐标原点为第一点绘制一条竖直直线；点击【绘图】再点击【样条曲线拟合】按钮，绘制一条如图所示的曲线。

3.然后，在命令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的密度为20。

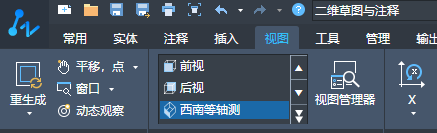

4.我们点击【视图】再点击【西南等轴测】，将视图切换到西南等轴测模式。

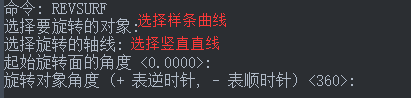

5.在命令窗口输入REVSURF命令，命令窗口显示操作如下：

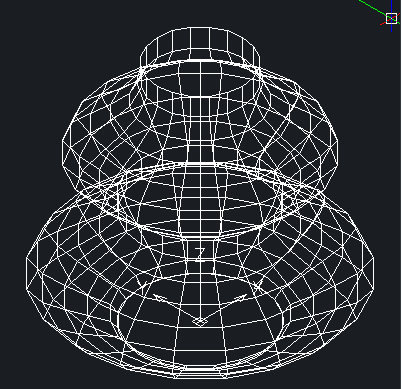

6.执行上述操作后，得到下图：

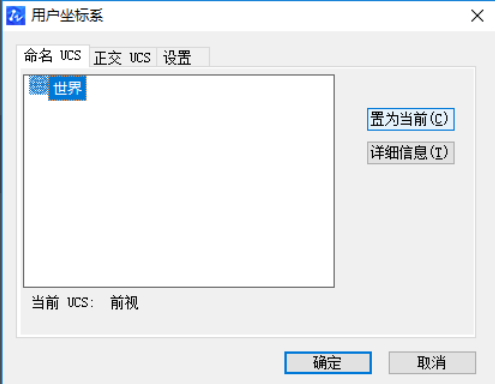

7.在命令窗口输入UCS，将坐标系恢复到世界坐标系。

8.点击【绘图】再点击【圆】，以坐标原点为圆心，捕捉旋转曲面下n的端点绘制圆。

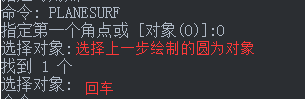

9.在命令窗口输入PLANESURF，执行“平面曲面”命令，以上一步绘制的圆为对象创建平面，命令窗口显示与操作如下：

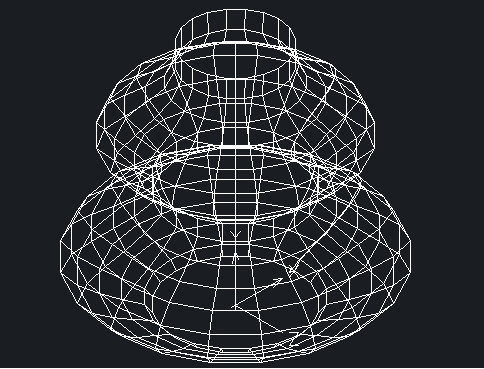

这样就绘制完成了。
