中望CAD怎么绘制圆弧

CAD怎么绘制圆弧

使用CAD绘制圆弧我们该怎么绘制呢？可以运用三角形的三个顶点来辅助绘制。所谓技多不压身，绘图时技巧方法我们都要掌握。

1.首先，我们打开CAD软件。

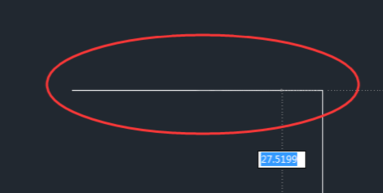

2.我们为了规范图形，先绘制一条长50mm的水平直线，作为三角形的第一条边。

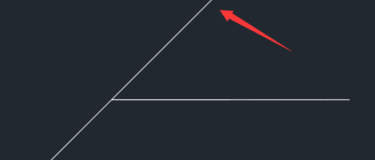

3.然后，随意绘制一个斜线，需要使用造线中的角度功能才能绘制此线。

4.我们使用MI（镜像命令）以直线的中间为基础，镜像另一侧的斜线，当然也可以同样使用构造线，不过此时在输入角度时，要使用负值。

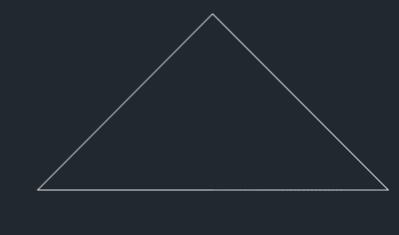

5.通过修剪得到的三角形如下图：（使用修剪命/时，先点空格，然后直接选需要修剪的直线就好了）

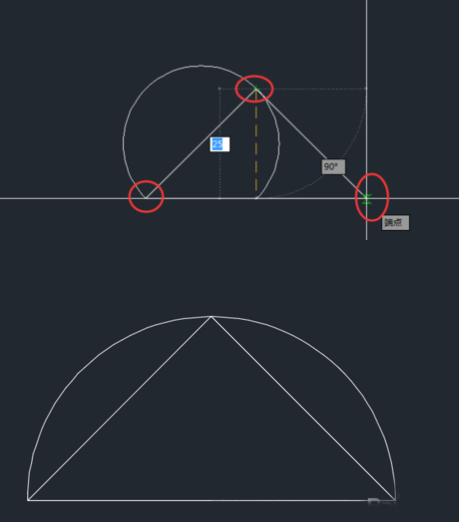

6.单击三点绘制圆弧命令后，依次选择三角形的三个顶点（图1所示），选择完成后，最终通过三点绘制的圆弧如下图：
