中望CAD构造线的作用

CAD构造线的作用

1.命令格式

命令行：Xline (XL)

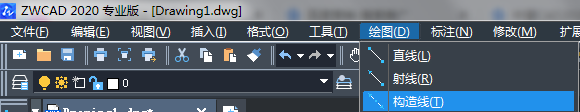

菜  单：[绘图]→[构造线（T）]

工具栏：[绘图]→[构造线]

构造线是没有起点和终点的无穷延伸的直线。

2.操作步骤

通过对象捕捉节点（node）方式来确定构造线，构造线命令的选项介绍如下：

等分(B)：垂直于已知对象或平分已知对象绘制等分构造线。

水平(H)：平行于当前UCS的X轴绘制水平构造线。

竖直(V)：平行于当前UCS的Y轴绘制垂直构造线。

角度(A)：指定角度绘制带有角度的构造线。

偏移(P)：以指定距离将选取的对象偏移并复制，使对象副本与原对象平行。

3.注意@

构造线作为临时参考线用于辅助绘图，参照完毕，应记住将其删除，以免影响图形的效果。
