中望CAD多段线快捷键

CAD多段线快捷键

1.命令格式

命令行：Pline（PL）

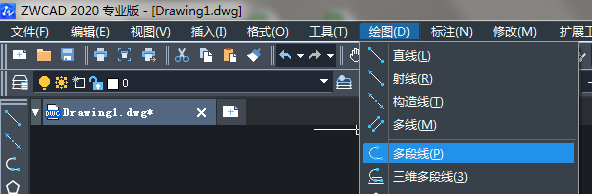

菜  单：[绘图]→[多段线（P）]

工具栏：[绘图]→[多段线]

多段线由直线段或弧连接组成，作为单一对象使用。可以绘制直线箭头和弧形箭头。

2.操作步骤

使用多段线绘制，多段线命令的选项介绍如下：

弧(A)：指定弧的起点和终点绘制圆弧段。

角度(A)：指定圆弧从起点开始所包含的角度。

中心(CE)：指定圆弧所在圆的圆心。

方向(D)：从起点指定圆弧的方向。

半宽(H)：指从宽多段线线段的中心到其一边的宽度。

线段(L)：退出“弧”模式，返回绘制多段线的主命令行，继续绘制线段。

半径(R)：指定弧所在圆的半径。

第二点(S)：指定圆弧上的点和圆弧的终点，以三个点来绘制圆弧。

宽度(W)：带有宽度的多段线。

闭合（C）：通过在上一条线段的终点和多段线的起点间绘制一条线段来封闭多段线。

距离(D): 指定分段距离。

3.注意@

系统变量Fillmode控制圆环和其他多段线的填充显示，设置Fillmode为关闭（off），那么创建的多段线就为二维线框对象。
