中望CAD阵列快捷键

CAD阵列快捷键

1.命令格式

命令行：Array（AR）

菜 单：[修改]→[阵列（A）]

工具栏：[修改]→[阵列]

复制选定对象的副本，并按指定的方式排列。除了可以对单个对象进行阵列的操作，还可以对多个对象进行阵列的操作，在执行该命令时，系统会将多个对象视为一个整体对象来对待。

2.操作步骤

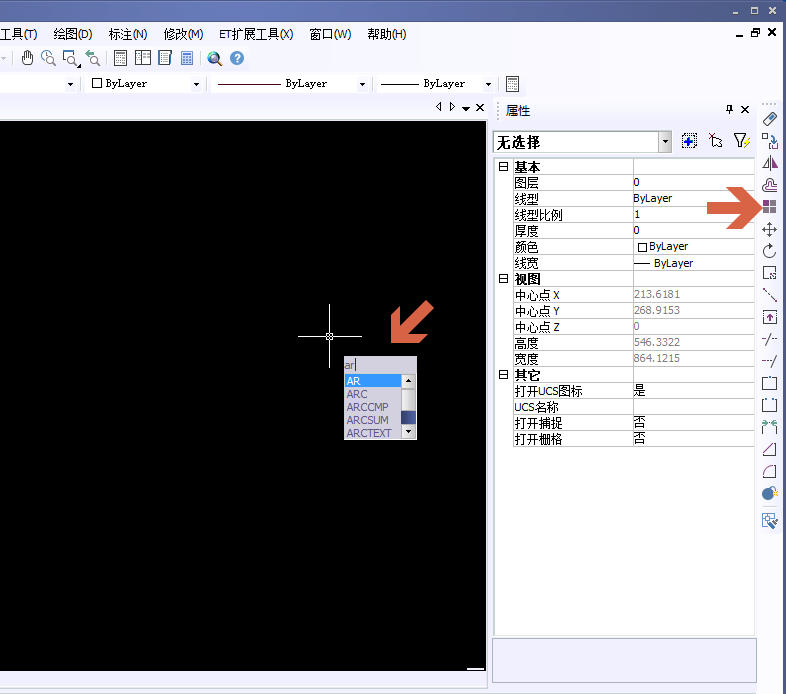

阵列可以输入命令符“ar”打开，或者在软件的右边边界标签中打开。

打开阵列命令后会发现有两种阵列的方式，矩形阵列和环形阵列。矩形阵列可以理解为将图形复制排成几行几列，在一个矩形里均匀分布，环形阵列就是围绕着一个圆形均匀分布。

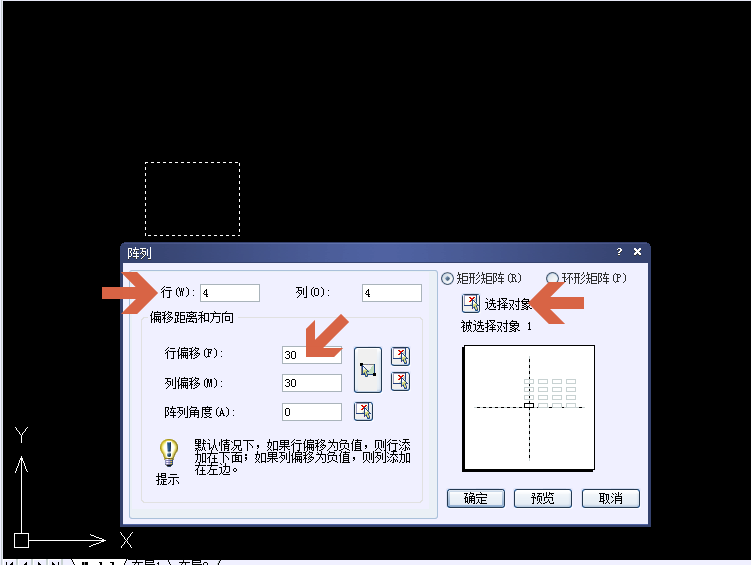

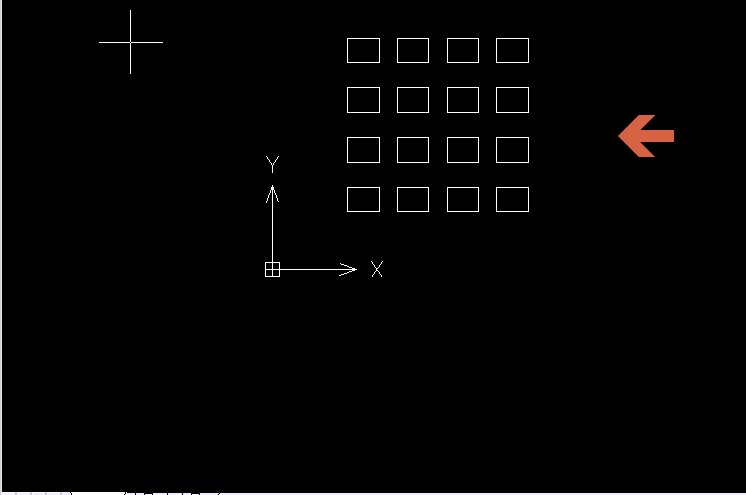

先选择矩形阵列。点击选择对象找到你所需要操作的图形，然后调整参数。“行”与“列”表示要复制的行数与列数，行偏移就是图形之间的间隔，调整间隔时要注意大小，不然图形距离太小会造成重叠。

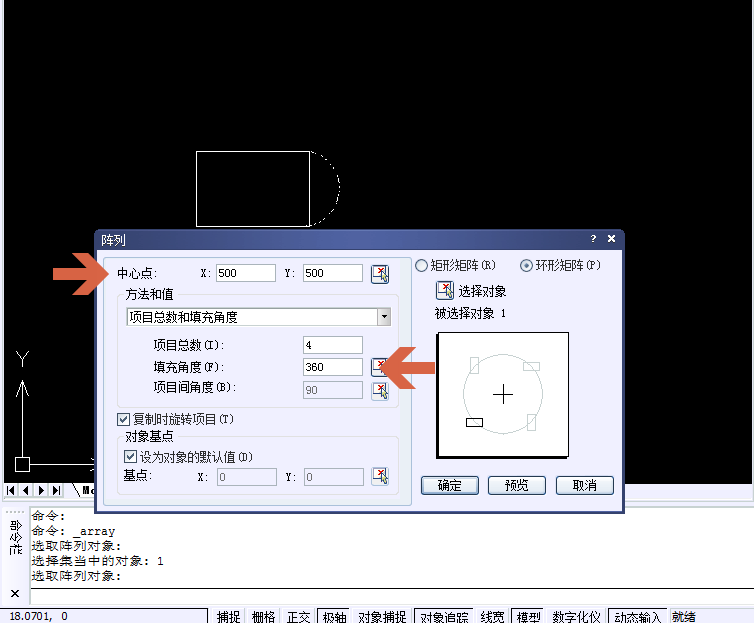

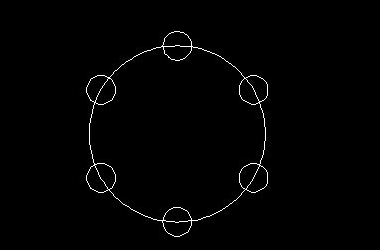

环形阵列操作与矩形阵列相似。点击选择对象找到你所需要操作的图形，然后调整参数。操作要注意一下个数和角度。

3.注意@

环形阵列时，阵列角度值若输入正值，则以逆时针方向旋转，若为负值，则以顺时针方向旋转。阵列角度值不允许为 0 ，选项间角度值可以为 0 ，但当选项间角度值为 0 时，将看不到阵列的任何效果。
