中望CAD外部参照使用技巧

CAD外部参照使用技巧

CAD如何将指定的外部参照和当前图形文件绑定，转化为块，使其成为当前图形文件的一部分？

1.首先，我们打开CAD软件。

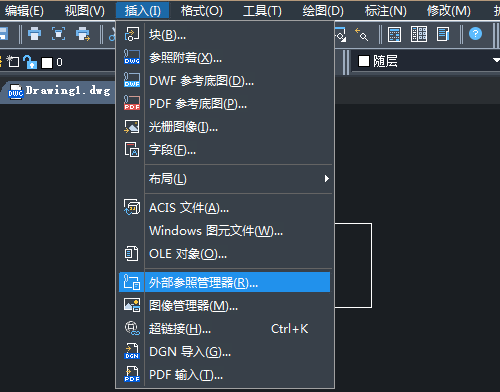

2.点击界面菜单栏上的“插入”-“外部参照管理器”选项。

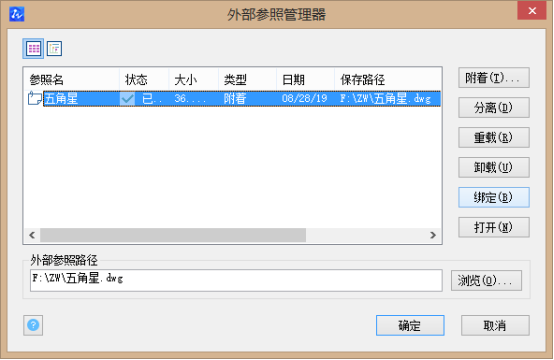

3.CAD软件会自动弹出“外部参照管理器”的对话框，我们在这里选择外部参照并选择“绑定”选项。

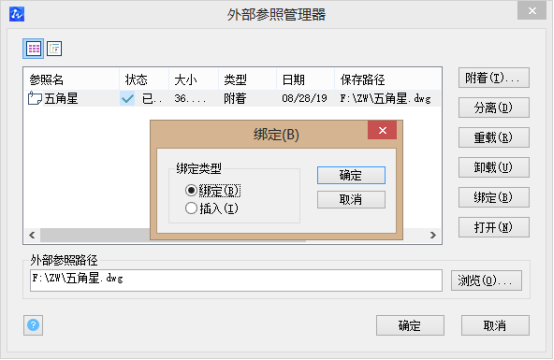

4.在“绑定”对话框中，绑定类型有“插入”和“绑定”两种，我们选择其中一种方式。其中，“绑定”将外部参照中的对象转换为块参照。命名对象定义将添加到带有 $n$ 前缀的当前图形中。 “插入”也将外部参照中的对象转换为块参照。命名对象定义将合并到当前图形中，但不添加前缀。

5.最后点击“确定”按钮，即成功将外部参照绑定至当前图形中。
