中望CAD设计中心及其作用

CAD设计中心及其作用

1.命令格式

命令行：Adcenter

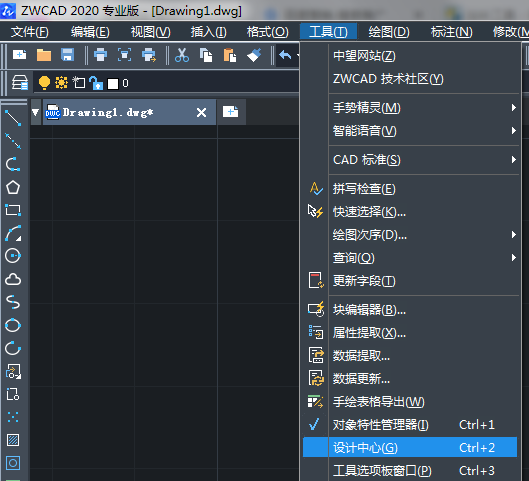

菜 单：[工具]→[设计中心（G）]

工具栏：[标准]→[设计中心]

中望CAD的“设计中心”为用户提供一个方便又有效率的工具，它与Windows资源管理器类似。利用此设计中心，不仅可以浏览、查找、预览和管理中望CAD图形、块、外部参照及光栅图像等不同的资源文件，而且还可以通过简单的拖放操作，将位于本地计算机或“网上邻居”中文件的块、图层、外部参照等内容插入到当前图形。如果打开多个图形文件，在多文件之间也可以通过简单的拖放操作实现图形的插入。所插入的内容除包含图形本身外，还包括图层定义、线型及字体等内容。从而使已有资源得到再利用和共享，提高了图形管理和图形设计的效率。

2. 注意@

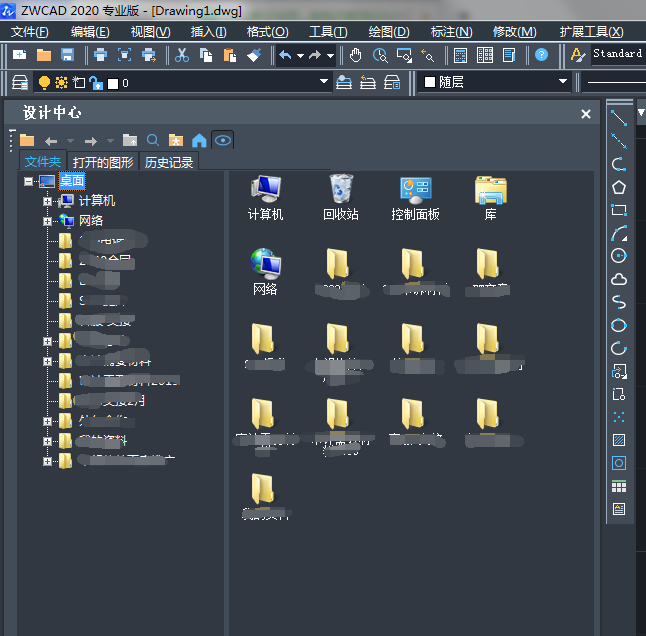

1）当处于“文件夹”和“打开的图形”选项卡时，整个窗口分为两部分，树状图（左侧）和内容区域（右侧）。

2）通过在树状图或内容区域中单击鼠标右键，可以访问快捷菜单上的相关内容区域或树状图选项。
