中望CAD如何使用倒圆角命令绘制弯头

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD如何使用倒圆角命令绘制弯头 1.首先,我们要打开CAD软件。 2.然后,绘制弯头的管道大小一样的双线管道,这里需要相互垂直。 3.直接输入倒角命令F,然后再输入半径R,一般弯头中

CAD如何使用倒圆角命令绘制弯头

1.首先,我们要打开CAD软件。

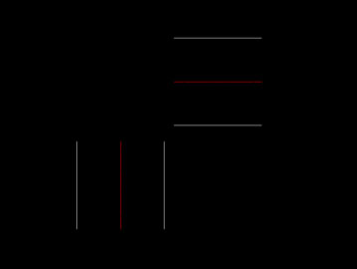

2.然后,绘制弯头的管道大小一样的双线管道,这里需要相互垂直。

CAD如何使用倒圆角命令绘制弯头

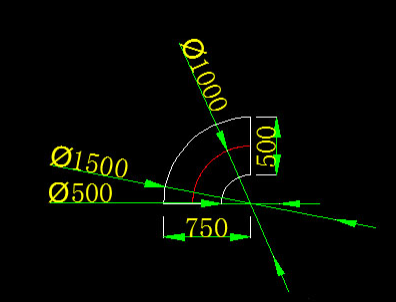

3.直接输入倒角命令F,然后再输入半径R,一般弯头中心线的弯曲半径是管道直径D,外边圆弧是1.5D,内边圆弧弯曲半径为0.5D

CAD如何使用倒圆角命令绘制弯头

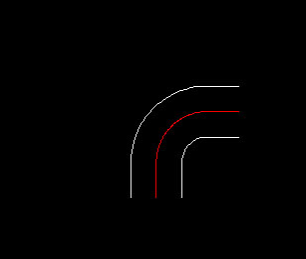

4.绘制完成后,删除两边多余的直线线段,连接弯头内外两边就完成了,结果如下图:

CAD如何使用倒圆角命令绘制弯头
