中望CAD公差修改技巧

CAD公差修改技巧

在使用CAD绘制工程图时，发现找不到标注形位公差的菜单，那么在CAD中如何标注形位公差？

1.首先，我们打开CAD软件。

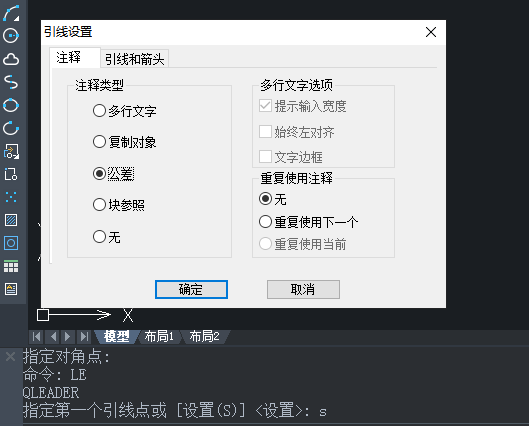

2.然后使用快捷命令LE；在指定的第一个输入点输入S，回车。

3.弹出快速引线设置，切换到公差选项，然后点确认。

4.按绘图窗口给出的提示指定第一和第二点后，其会弹出CAD形位公差设计界面，如下图：

5.根据图纸的要求或需要对形位公差进行设置。

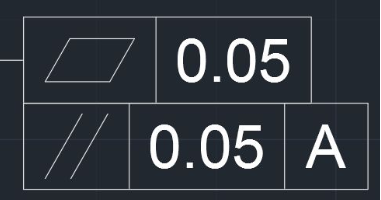

6.设置完成后，点击确认，输入的公差结果就如下图所示：
