中望CAD旋转楼梯怎么画

CAD旋转楼梯怎么画

这里给出中望CAD中旋转楼梯的画法。

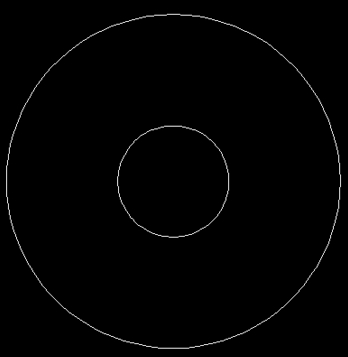

1、画一个圆环，然后以圆心作两条射线，然后以这两条射线为修剪边，修剪出踏板的形状。

2、以上面的圆心为圆心作圆，这个圆的半径，就是上面那个圆环的内圆的半径。作的这个圆，作为楼梯的支柱（投影）。

3、使用region命令将1中的踏板和2中的圆，变成面域。得到两个面域。

4、环形阵列踏板面域，然后逐个向上调节位置（增加Z值），形成楼梯阶梯布局。

5、拉伸圆面域形成支柱。

6、运用并集命令，将所有踏板和支柱合成整体。
