围栏和窗交命令在中望CAD中的用法

围栏和窗交命令在CAD中的用法

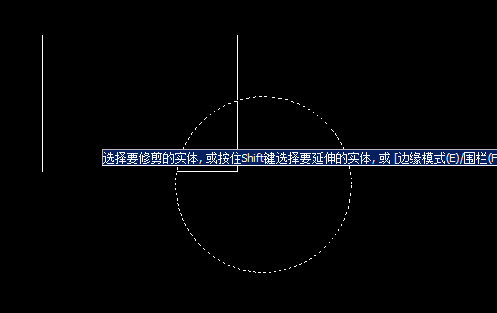

在绘图时，如两条相交线段多出来的边线，我们可以输入“TR”修剪命令，快速对图形进行修剪，但是，在修剪过程中，我们会遇到系统询问用“围栏”命令还是“窗交”命令，这两个命令怎么用呢？

围栏命令

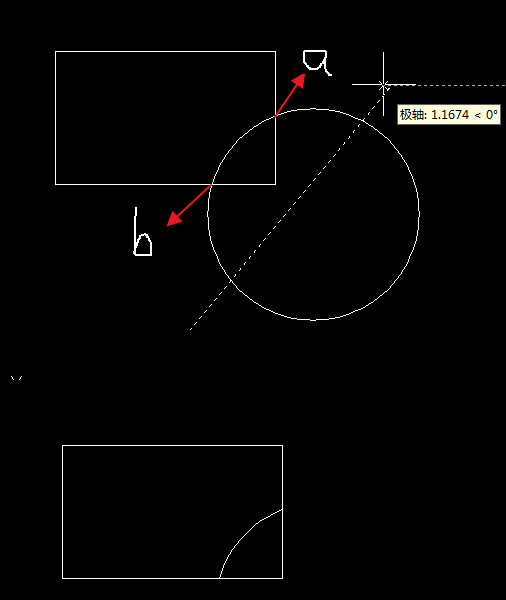

1.我们选择“围栏命令”；可以看到，栏线穿过圆，修之后a、b相交点以外的圆都被修剪掉了。

2.修剪的“围栏”命令就是栏选与栏线相交的图形，将图形与其他图形相交点以外的线条去除掉，效果如下图：

窗交命令

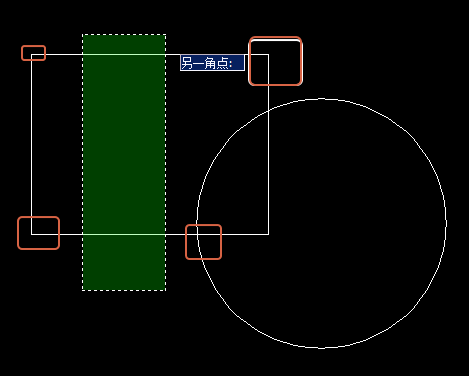

1.我们选择“窗交”命令，我们在矩形中 窗交，这样圈出来的四个交点之外的矩形都被去掉了。

2.与栏选显示，窗交是所有与选择矩形相交的线段都被选择，它们与别的线段相交之前的线段都被剪掉。
