CAD为什么线型和填充图案比例不正确

CAD为什么线型和填充图案比例不正确

有时候，我们需要将CAD图纸中的图案以及线型等设置拷贝到另一图纸对象中，但有些小伙伴可能会遇到拷贝后的图案与线型比例显示不对，需要将比例调到很大或者很小才能正常显示，下面是问题的原因及解决方法，一起看看吧：

原因分析：

两个文件的度量值单位设置不一致，存在英制和公制的不同，实际尺寸自然也就不同。

解决方案：

1.查看拷贝对象文件中的图形单位，比如这里是公制，我们就需要将源文件调成公制单位。

2.源文件中，在命令行输入【MEASUREMENT】，如果需要修改为公制单位，则将其设置为1，设置为英制单位，则输入0，这里我们输入1。

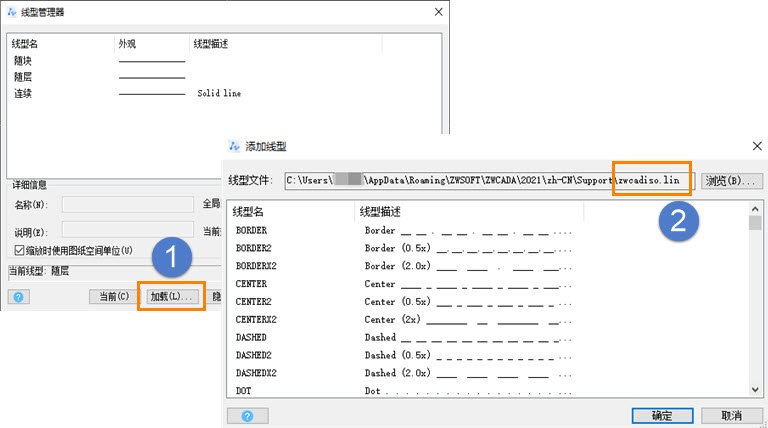

3.如果是线型文件，可以在命令行输入【LINETYPE】打开线型管理器，单击【加载】，打开当前文件的路径查看线型单位，“zwcadiso.lin”是公制线型文件，“zwcad.lin”是英制线型文件。

 需要注意的是，将单位修改后，线型的外观并不会自动变化，需要执行【LINETYPE】命令重载线型，并执行重生成命令【REGEN】后线型才会变化，这个时候再进行拷贝填充才是我们需要的设置；填充的图案也是一样的，需要执行【MATCHPROP】命令进行特性匹配，将填充图案特性匹配给待填充对象
