中望CAD如何调整标注文字并对齐？

CAD如何调整标注文字并对齐？

设计图标注较多，为了使图纸不凌乱，我们该怎么去调整标注文字并对齐呢？

1.首先，我们打开CAD软件，插入需要调整的图纸。

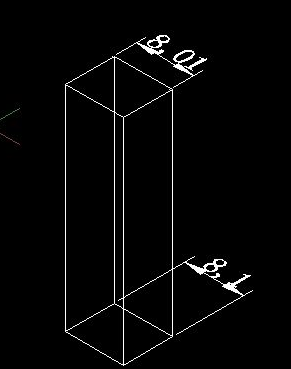

2.我们可以看到上图的两个标注，上边的标注跑到右边去了，要让它们对齐。

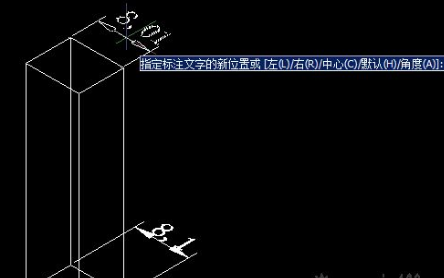

3. 我们输入命令符“DIMTEDIT”，选择标注，这时，我们可以直接移动标注文字，或者我们选择输入“L”“R”“C”等命令，将标注文字移动到最左最右或者中间去。

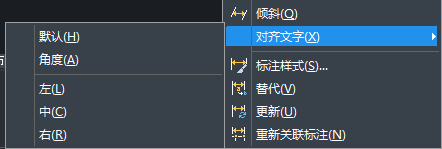

4.另外一种方法，我们也可以在“标注”菜单的下拉菜单中，找到“对齐文字”，也是一样的操作。

5.如果标注的位置很小，我们也可以做相应的微调，我们可以去属性面板去调整，在CAD软件的右边属性栏，或者“ctrl+1”弹出属性面板，在“文字”，“文字偏移”那里进行修改对齐。
