CAD如何根据规定度数绘制弯头?
在CAD绘图软件,我们该如何根据度数来绘制弯头呢?本文给大家介绍以45°绘制为例绘制弯头,希望能帮助到大家!
1.首先,在绘图区域画一条长度为1000左右的线段,命名为AB。
2.以AB线段的端点为起点,再画一条长度为222的线段,这条线段命名为AC。

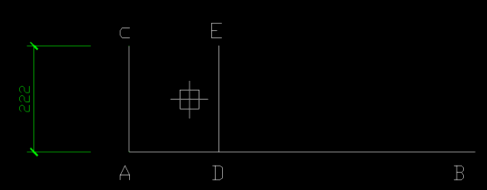

3.接着,将AC向右偏移188.5,得到一条线段,命名为DE。

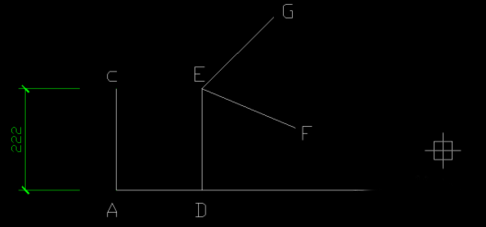

4.以E点为中心,通过旋转和复制,先输入RO+空格,再输入C+空格,旋转角度为67.5°,得到线段EF及EG。

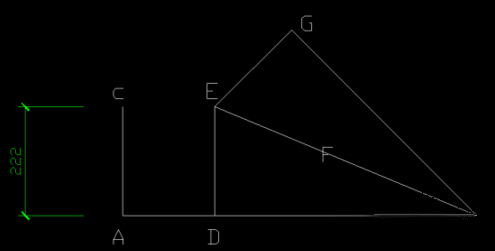

5..输入F,按住shift键的同时点击AB和EF,得到它们的圆心,同时,连接BG。

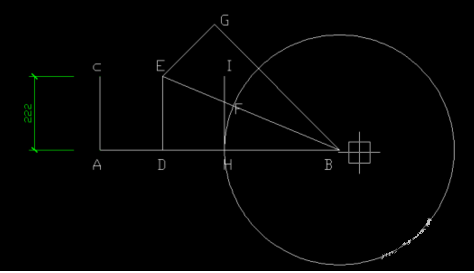

6.再以D点为中心,通过对AC线段镜像,得到线段HI,以B为圆心,HB为半径画圆。效果如下:

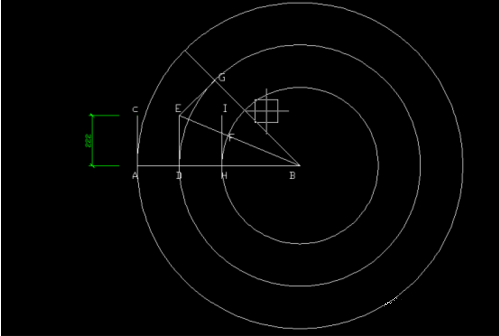

7.选中上一步画好的圆,点击夹点,输入快捷键C,复制得到另外两个圆,延长BG至最外圆。

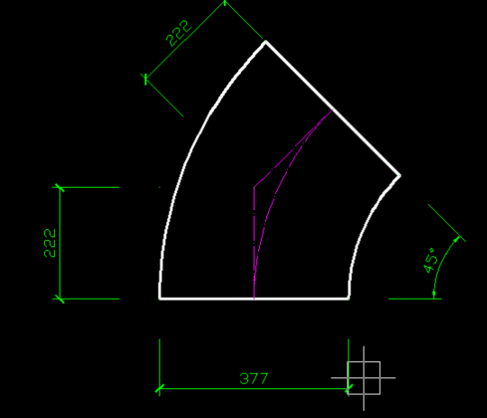

8.我们可以接着使用剪切、变换线型、标注,等多种方法得到想要的图形。
这样就绘制完成了是不是很简单呢!
