中望CAD圆环快捷键

CAD圆环快捷键

圆环是由半径或直径不同的两个同心圆组成的组合图形，默认情况下圆环的两个圆形中间的面 积填充为实心。

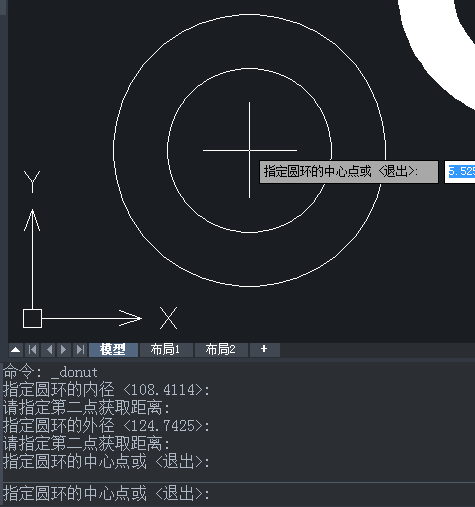

绘制圆环时，首先要确定两个同心圆的直径，然后再确定圆环的圆心位置。 调用【圆环】命令的方法如下。

菜单栏：执行【绘图】I【圆环】命令。

命令行：在命令行中输入DONUT/DO。

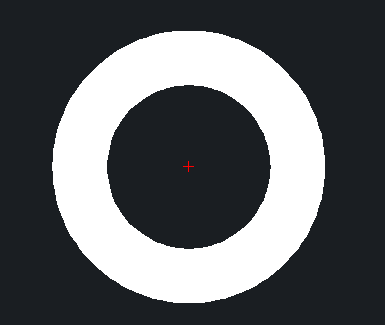

功能区：在【默认】选项卡中，单击【绘图】面板中的【圆环】按钮。 CAD软件默认情况下，所绘制的圆环为填充的实心图形。

如果在绘制圆环之前，在命令行输入FILL命令，则可以控制圆环或圆的填充可见性。执行FILL命 令后，命令行提示如下。
命令：FILL
输入模式[开（ON）/关（OFF）】<开>
选择开（〇N )模式，表示绘制的圆环和圆要填充。
选择关（OFF)模式，表示绘制的圆环和圆不予填充。
