中望CAD使用填充无效怎么办？

CAD使用填充无效怎么办？

问题描述

在CAD中，使用填充功能时系统没有提示错误，但不显示填充对象。

问题原因

CAD中的【FILLMODE】系统变量，是用来指定是否填充图案，二维实体以及宽多线段的变量，如果该变量设置不正确将无法进行填充。

CAD中，当视点不在平面上的情况出现时，当然就看不到填充图形。

解决方法一

打开CAD命令行，输入【OPTIONS】命令，按enter键确认执行。

系统弹出【选项】对话框，此时切换到第三个选项卡【显示】，在对话框右侧找到【显示性能】组合框中，再勾选【应用实体填充】复选框。点击确定完成设置。

解决方法二

打开CAD命令行，输入【FILLMODE】命令，按enter键确认执行。

我们看到命令行出现系统提示： 输入 FILLMODE 的新值 <0>: 用户此时输入【1】，按enter键确认即可解决问题。

解决方法三

打开CAD命令行，输入【VIEW】命令，按enter键确认执行。

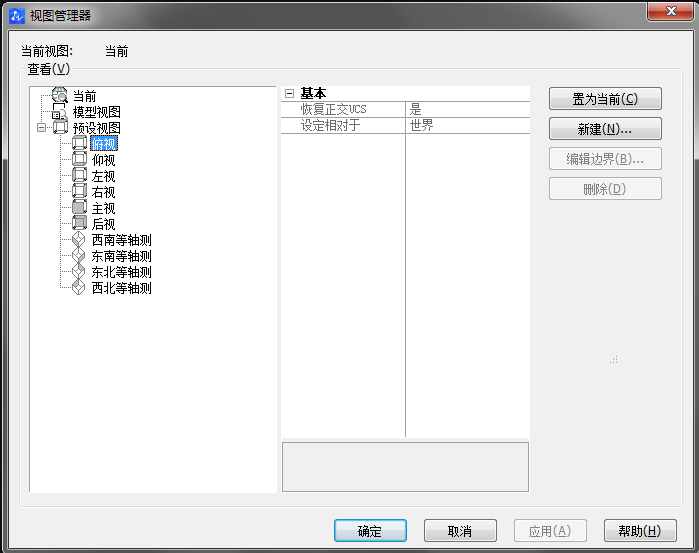

如图弹出了视图管理器对话框，此时用户在对话框左侧找到并点击【俯视】。

再然后点击【确定】关闭对话框就解决问题了。
