中望CAD如何设置倒角度？

CAD如何设置倒角度？

我们在CAD绘图过程中，需要画2X45倒角时，输入两个距离2，就完成了，45度数据根本用不着，那么2X60倒角有怎么用角度呢？下面介绍一下倒角怎么用角度，怎么设置角度？

1.打开倒角的方法如下：

倒角命令：CHAMFER（缩写：CHA）。

菜单：修改→倒角。

图标：“修改”工具栏中。

2.设置倒角距离：

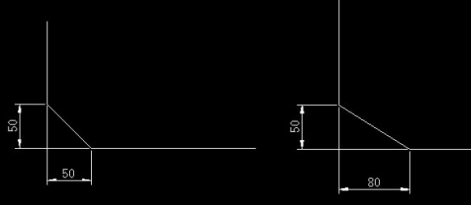

如果我们是已知条件时倒角两边缩进的距离，就输入D（距离）参数，再分别输入距离1和距离2，然后在拾取两条直线进行倒角。

3.设置倒角度：

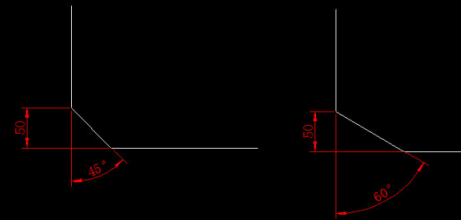

已知提交是距离乘角度，如问题中提到的2X60，就需要输入A（角度）参数，回车，然后根据提示输入距离和角度，选择的第一条线是缩进距离为设定距离值的线，如下图所示：

技巧与提示：

在倒角距离为零时将使两边相交；本命令也可以对三维实体的棱边倒角。当倒棱角的两条直线具有相同的图层、线形和颜色时，创建的棱角边也相同；否则，创建的棱角边将用当前图层、线形和颜色。
