中望CAD中拆分图形方法你用对了吗？

CAD中拆分图形方法你用对了吗？

下面给大家介绍如何运用CAD中的命令来拆除建筑图例

1、打开CAD软件，在命令行中输入Rectang命令，直接回车确定。用鼠标在图纸上绘制一个矩形，大小为70*30，可以在下方命令中输入也可以直接在鼠标中直接输入。

2、选择矩形之后，在下方命令输入中输入“Explode”命令，回车确定。再依次点击矩形的四边，将它分成四条独立的线段。独立的线段和整体的矩形是不一样的，从节点上可以分出来。

3、在下方命令输入中输入“DIVIDE”口令，回车确定，再选择一条直线，在口令中输入3，将其分为3段。节点被分割后暂时是不看不出的。

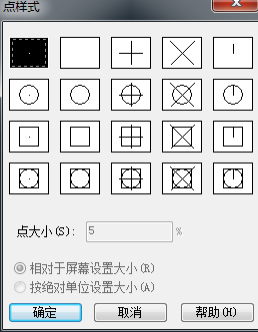

4、点击“格式”菜单中的下拉菜单中的“点样式”。点击完成后即会弹出“点样式”的对话框。可以设置点的样式和大小情况。设置完成后点击确定即可。

5、确定完成后，节点就可以用肉眼看到了。下图就是节点分割后的矩形。
