中望CAD波浪线绘制技巧

CAD波浪线绘制技巧

本文给大家介绍CAD如何根据给定的数据绘制波浪线，希望能帮助到大家！

已知条件：给定的数据高度40宽度120。

1. 首先，我们打开CAD软件。

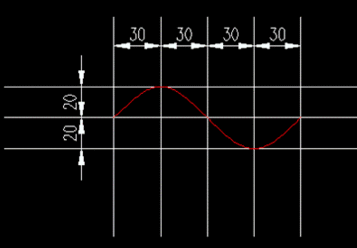

2. 我们绘制3条水平线和5条垂直线，接着用样条曲线命令（spl）一次链接各个交点以呈现波浪形，如下图：

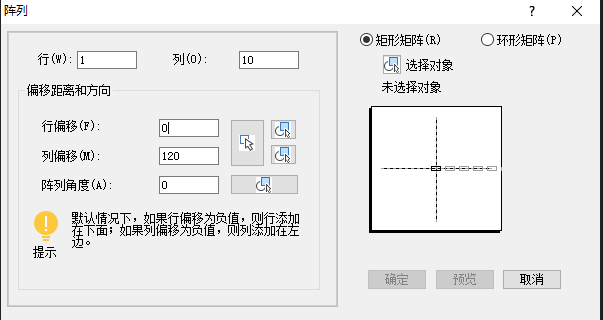

3. 然后，我们使用阵列命令AR，设置体的偏移数量，本例中为偏移10个，如下图：

4. 最后，我们使用join命令——全选，把所有的曲线合并成为一条曲线，如下图：
