中望CAD如何实现模型差集效果

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD如何实现模型差集效果 模型差集在CAD中的用法大家了解多少呢?模型差集在我们绘制设计图时应该也会比较经常用到,比如说:零件设计方面就用的比较多,设计完的模型利用差集来

CAD如何实现模型差集效果

模型差集在CAD中的用法大家了解多少呢?模型差集在我们绘制设计图时应该也会比较经常用到,比如说:零件设计方面就用的比较多,设计完的模型利用差集来到的效果,你知道该如何来达到这种效果吗?本文就给大家介绍一些操作技巧!

1.首先,我们打开中望CAD软件。

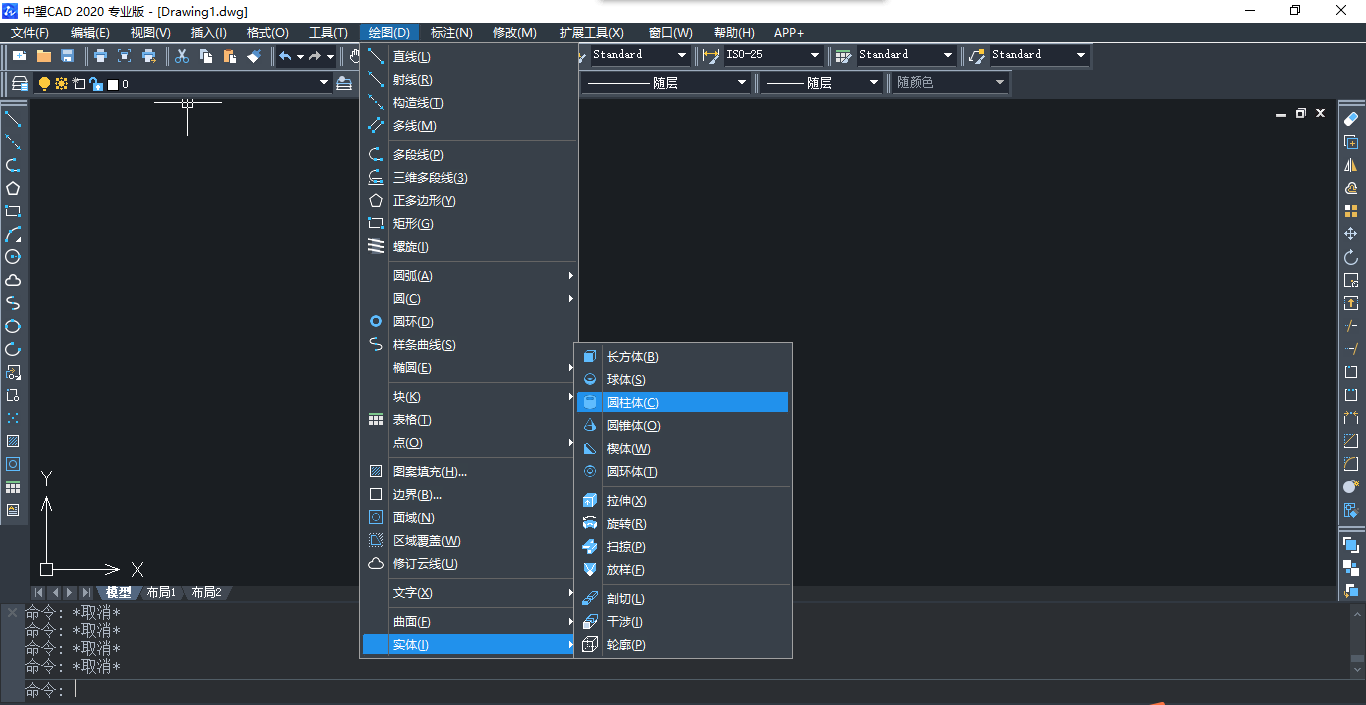

2.我们通过菜单栏点击【绘图】点击【实体】再点击【圆柱体】。

CAD如何实现模型差集效果

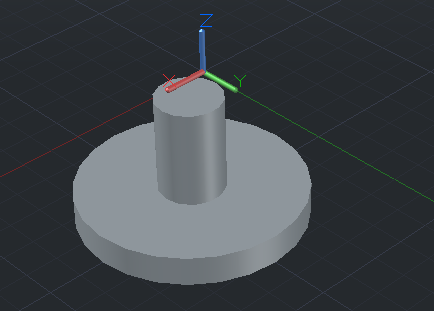

3.然后,绘制两个相互叠加的圆柱。

CAD如何实现模型差集效果

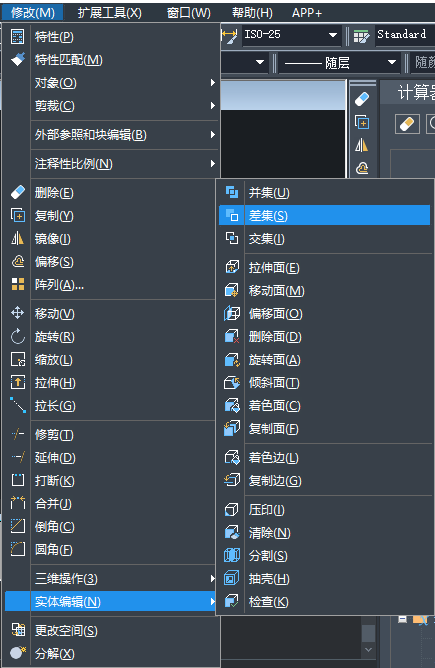

4.接着点击【修改】点击【实体编辑】再点击【差集】。

CAD如何实现模型差集效果

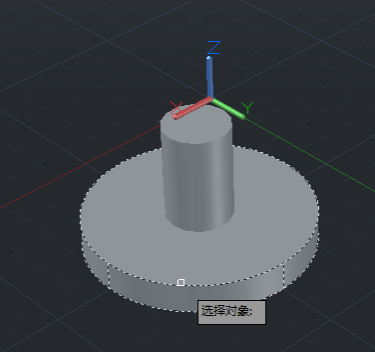

5.我们通过鼠标左键在绘图区选择要从中减去的实体对象,底部大圆盘中减去圆柱。

CAD如何实现模型差集效果

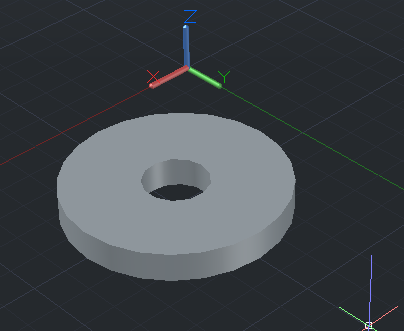

6.选择好后再选择要减去的对象(长圆柱),回车,最终差集效果如下图:

CAD如何实现模型差集效果
