CAD图形排列技巧

CAD怎样使图形沿曲线排列呢？这里我们可以应用定距等分功能使特定图形沿某一曲线排列，因为定距等分只支持用点和图块来进行等分，所以要排列图形时，需要将图形定义成块。

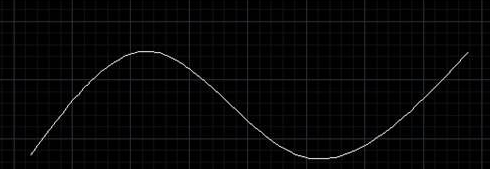

1.首先，我们绘制一条曲线和一个用于排列的图形（三角形）。

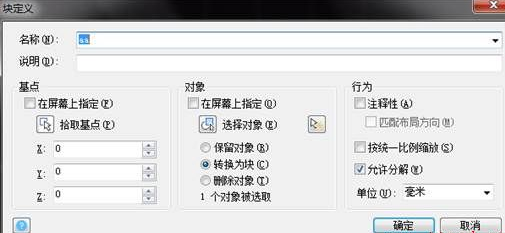

2.将三角形定义成块，块命名为aa。

3.然后，定距等分

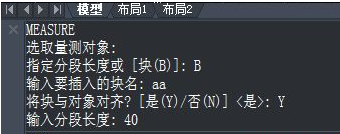

（1）在命令行中输入ME命令，回车。

（2）选择要定距等分的曲线。

（3）这时输入B，输入要插入的块名：aa，确定。

（4）提示是否对齐块和对象，选择Y，回车。

（5）输入指定线段长度。

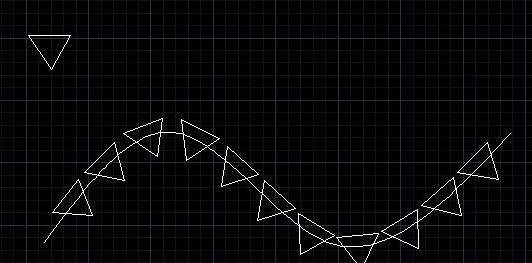

4.这样就完成图形排列了。
