CAD如何绘制单点和多点

CAD中单点（PO）和多点（绘图--点--多点）的区别是单点执行一命令只能画一个点，而多点执行一次命令则可以画无数个点。点的应用主要在“定距等分”（ME）和“定数等分”（DIV），即主要用于几等分一条线段或圆弧（椭圆弧）等，执行与点有关的命令之前一般应该通过“格式---点样式”来进行设置，使点在屏幕上能够显示清晰。下面我们来学习一下如何在CAD中绘制单点和多点。

完成点样式的设置以后，就可以开始点的绘制，点包括两种：单点和多点。

1.单点

绘制单点就是执行一次命令，只能指定一个点。

调用单点命令的方法如下：

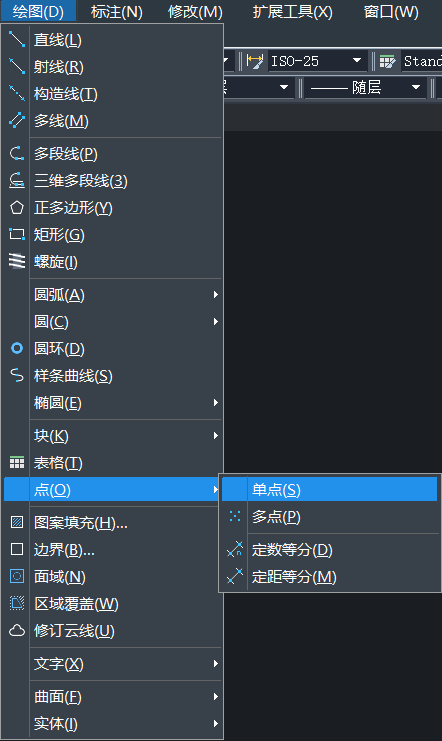

菜单栏：执行绘图/点/单点命令

工具栏：单击绘图工具栏中的点按钮

命令行：在命令行中输入point/po

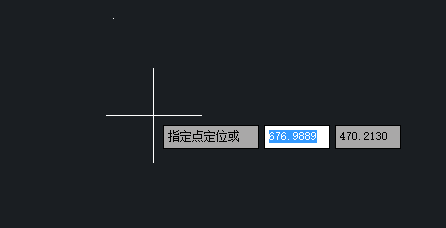

执行以上任一命令后，在绘图区任一位置单击鼠标，即可创建单点。

2.多点

绘制多点就是执行一次命令后可以连续指定多个点，直到按esc键结束命令为止。调用多点命令的方法如下。

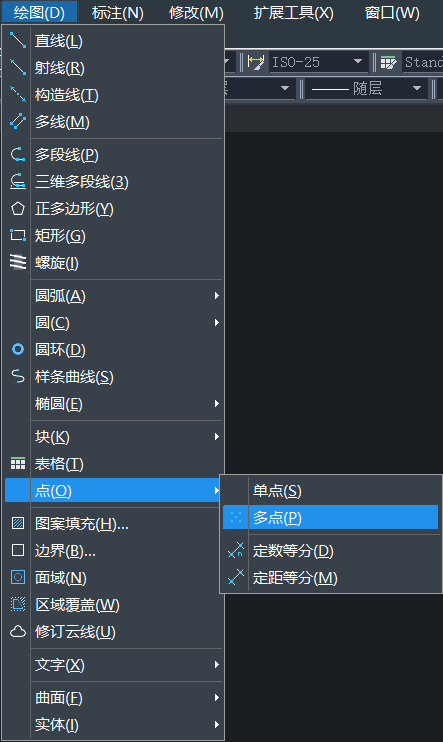

菜单栏：执行绘图/点/多点命令

功能区：在默认选项卡中，单击绘图面板中的多点按钮。

工具栏：单击绘图工具栏中的多点按钮。

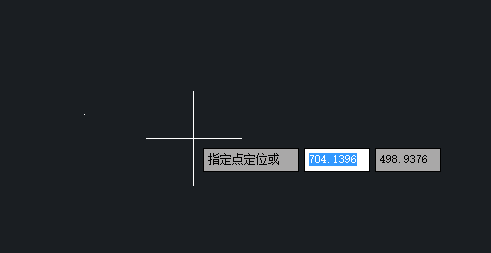

执行上述任一命令后，即可在绘图区创建多点。

以上分享了关于如何在CAD中绘制单点和多点，点在CAD绘图中较少使用，主要用其中的定数/定距，需要注意点样式。
