中望CAD中如何解决有些图块不能分解的问题

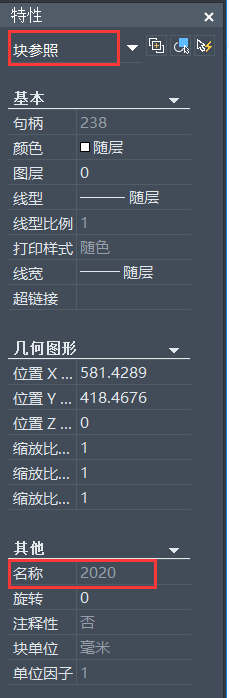

在使用CAD过程中大家可能见过一些不能分解的图块，部分是一些插件或工具多重插入块和匿名块进行加密处理的结果。但有些图块从属性框看上去是普通的图块，名字正常，但确实无法分解是怎么回事呢，如下图所示：从属性框我们可以看到图块不是多重插入块，名称前也没有带*U，表示不是匿名块，但用EXPLODE命令提示无法分解，这是什么原因呢？

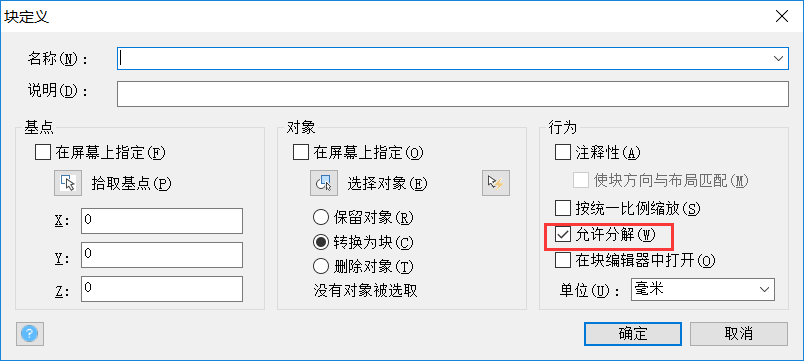

其实原因很简单，在创建图块时是可以设置是否可以分解的，只是平时大家可能忽略了，如下图所示：“允许分解”这个选项默认是勾选的，如果创建图块时取消勾选此选项，则创建的图块将无法分解。如果我们想让这些图块重新变成可以分解怎么办呢？

我们来看看操作步骤吧，具体如下：

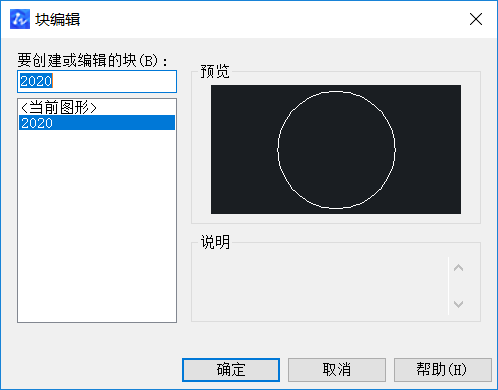

1、双击需要分解的图块或运行BEDIT命令，进入块编辑器，选中需要分解的块，点击确定，如下图所示：

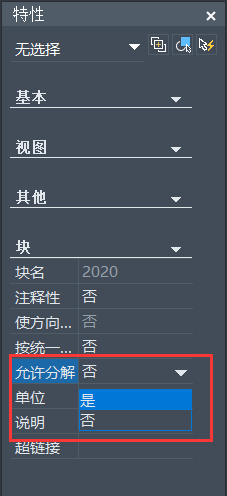

2、不选择任何图形，按CTRL+1打开特性面板，在特性面板中可以找到允许分解参数，设置为“是”，如下图所示。

（注意，进入块编辑器后不要选择任何图形，因为在块编辑器中，当不选择任何图形时，特性窗口显示的是图块的整体属性，当选择了图形后则会显示图形的特性。）

3、单击“关闭块编辑器”按钮，在提示是否保存修改使选择“是”。我们再试一下，可以发现图块已经可以被分解了。反之，如果我们希望一个图块不能分解，首先可以在创建图块时取消勾选“允许分解”，创建图块后我们也可以在块编辑器中将允许分解设置为“否”。

可能很多小伙伴平时都没有注意这一小方面，但是这也是CAD绘图的一个小技巧，希望这些分享可以帮助大家更好地使用CAD。
