CAD底图的淡显处理

一般底图处理多出现在建筑工程设计中，项目可能涉及众多专业，例如设备、结构、园林、景观亮化等，这些都是需要在建筑图的基础上绘制自己专业的东西，所以需要我们处理建筑的底图。 建筑底图的处理一般通过删除或冻结与本专业无关的图层实现。而在绘图过程中为了突出本专业的东西，使眼睛不受建筑图层颜色的干扰，则还需要进一步进行底图的淡显处理。现在我们一起来看一下如何进行底图的淡显处理吧：

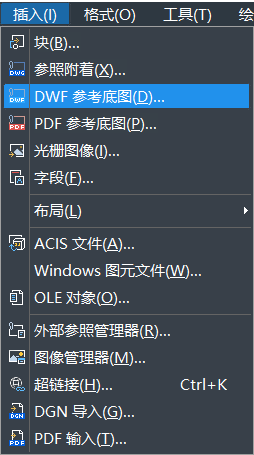

底图参照步骤如下：插入——DWF参照底图——选择参照文件——确定。  插入的参照，如果在自己的窗口未看到，双击鼠标滑轮会出现。选中底图，会发现底图是一个整体。

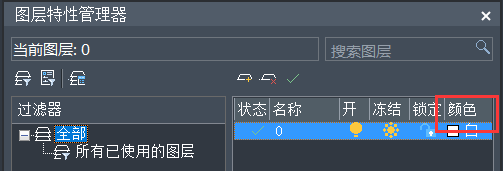

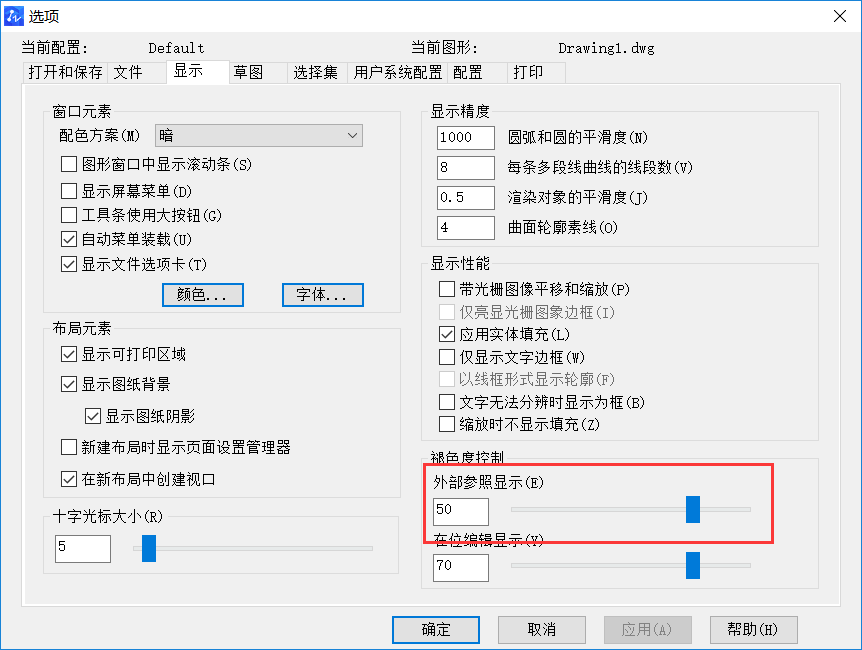

参照的淡显处理有两种方法：一是在参照的源文件中，将所有图层设置成8灰：输入la——图层全选——颜色设为8。二是通过设置参照的透明度实现：输入op——显示——外部参照显示（数值越大，参照越透明）——确定。

 调完参照透明度后，大家可以发现图会变淡，则淡显处理完成。

今天向大家介绍了CAD的底图如何进行淡显处理，这个技巧在实际操作较常见，正在学习CAD的小伙伴可以尝试练习一下。
