中望CAD旋转网格操作

在使用CAD软件过程中，其中的旋转网格命令【revsurf】是建立三维图形常用命令之一，旋转网格是绕指定轴旋转对象创建的网格，旋转的对象可以是直线、圆、二维多段线等曲线。

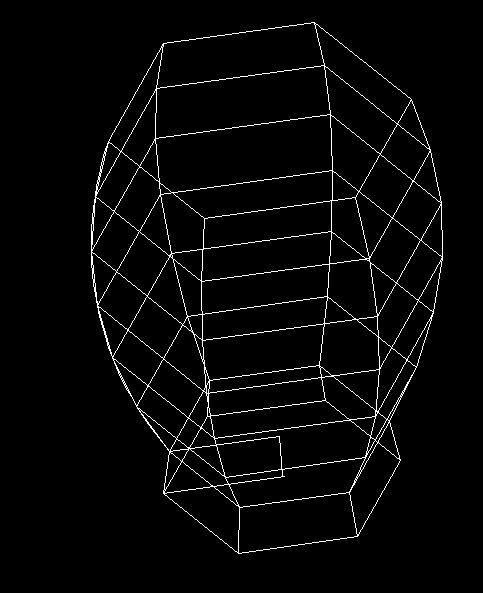

但是，有些人使用这个命令之后发现，旋转之后的图形并没有显示是圆柱的样子，而是一个六边形（如下图所示）。这是什么回事呢，应该如何解决这个问题，我们一起来看一下解决方法吧：

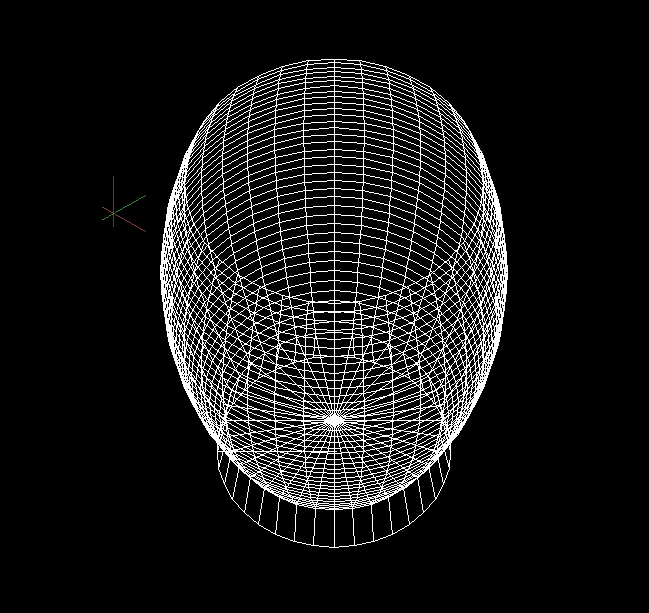

其实，这是旋转网格线框密度设置问题：线框密度默认设置是6，就是旋转6次，就填满360度，那么要呈现圆柱的形状，增强密度就好。我们输入命令符“surftab1”和“surftab2”密度都改为36或其他更大的数字，再执旋转网格命令，一个圆柱形的图形就出来了，如下图所示;

在CAD中进行旋转网格操作后可能会遇到上述所说的问题，大家可以根据上述操作来调整一下自己的问题，相信大家的操作会越来越熟练。
