中望CAD文字被填充覆盖怎样解决

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介使用CAD绘制图形填充时,可能会发现图形填充好了,文字以及标注也同时被覆盖了,如果需要把被覆盖的标注与文字显示出来,可以怎么操作呢,具体解决方法如下: 点击绘图区上面工


使用CAD绘制图形填充时,可能会发现图形填充好了,文字以及标注也同时被覆盖了,如果需要把被覆盖的标注与文字显示出来,可以怎么操作呢,具体解决方法如下:

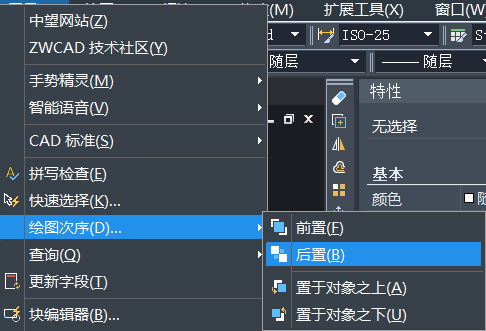

点击绘图区上面工具栏【工具】——【绘图次序】——【后置】,把填充绘图的顺序后置,也可以点击标注以及文字使其前置,这样填充后是不会被覆盖的:

CAD文字被填充覆盖怎样解决

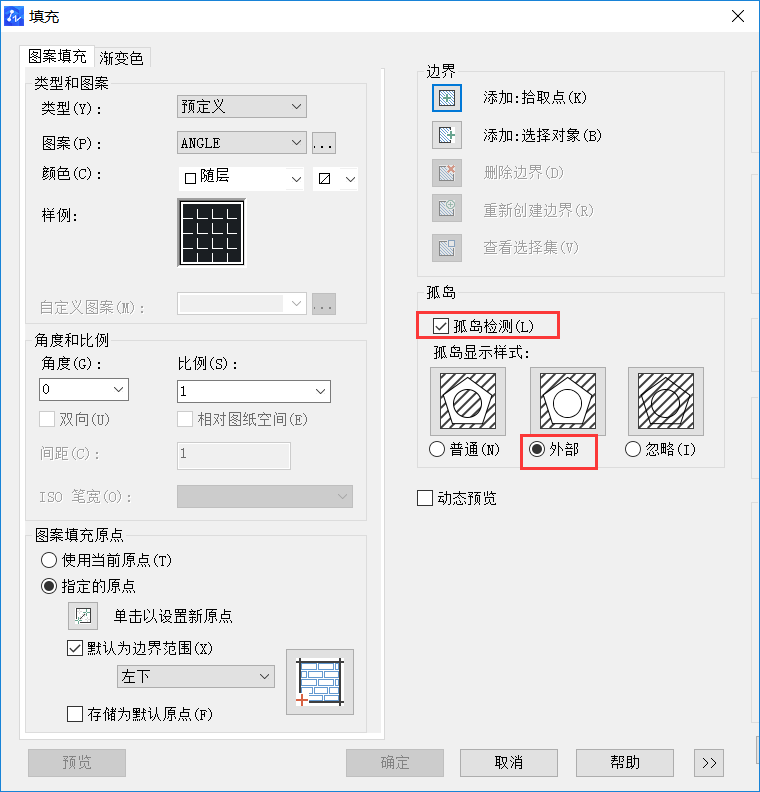

但是有时大家会看到填充的图案太过密集时,标注和文字前置还是存在看不清的情况,会感觉是被覆盖了。所以在填充时就需要把标注及文字排除在外。输入快捷键命令H在【填充】中选中孤岛监测,点击外部填充,这样操作完成后CAD便会监测到标注及文字的存在,填充时就不会覆盖了:

CAD文字被填充覆盖怎样解决

CAD文字被填充覆盖怎样解决
