在CAD中，要让一个块附带有属性，首先需要绘制出块的图形并定义块的属性，然后将属性连同图形对象一起创建块，这样的块就会附带有属性，而且在插入块时会提示输入这些属性值。接下来我们就以一张床的平面图形为例来看一下CAD中如何定义并使用块的属性！

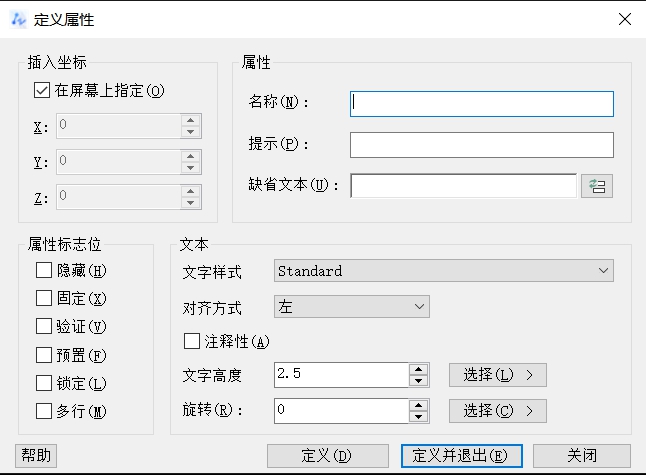

1. 打开CAD，命令行输入ATTDEF并按回车键确认，弹出【定义属性】对话框，如下图所示。

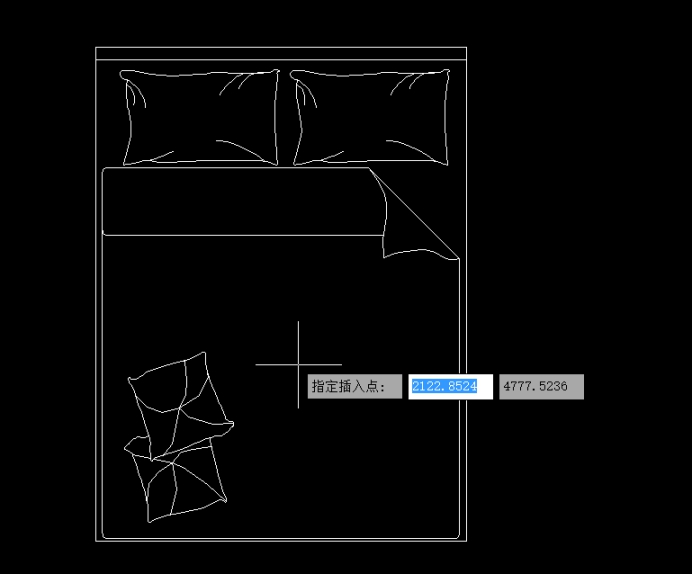

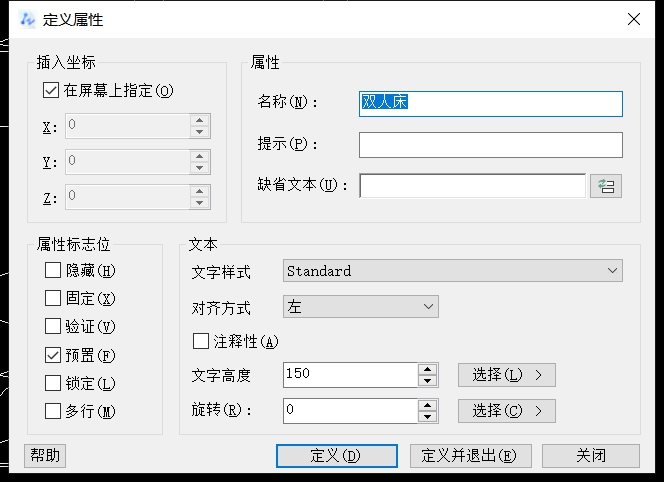

2. 在【属性】选项组的【名称】的文本框中输入“双人床”，勾选【属性标志位】的【预置】，在【文字高度】的文本框输入“150”，点击【定义】，在床中间的位置指定一个插入点，完成“双人床”属性的定义。

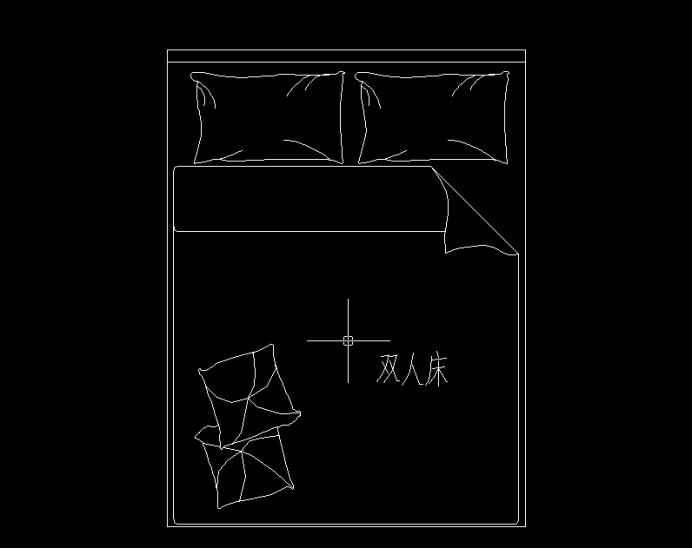

3. 最终完成效果如下图所示。

以上就是在CAD中定义块属性的步骤，仅供大家参考，实际的设置要根据大家的需求来更改。
