CAD中如何管理比例列表

在CAD中，有时会用到比例列表，比如创建视口，注释性比例和打印出图时。比例的前后数值表示图纸上尺寸与实际图形尺寸的比值，比例列表可以自己进行定义。CAD中要如何编辑比例列表呢？我们一起来看一下操作步骤吧！

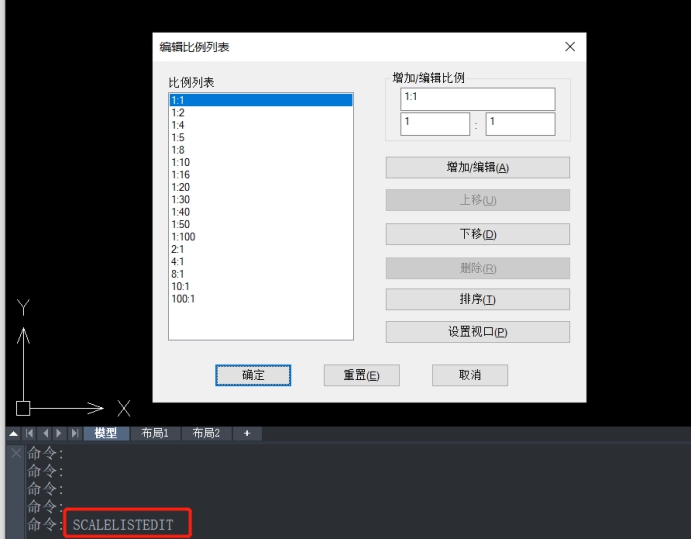

1. 打开中望CAD软件，在命令行输入SCALELISTEDIT并按回车键确认，随后会弹出【编辑比例列表】的对话框，如下图所示。

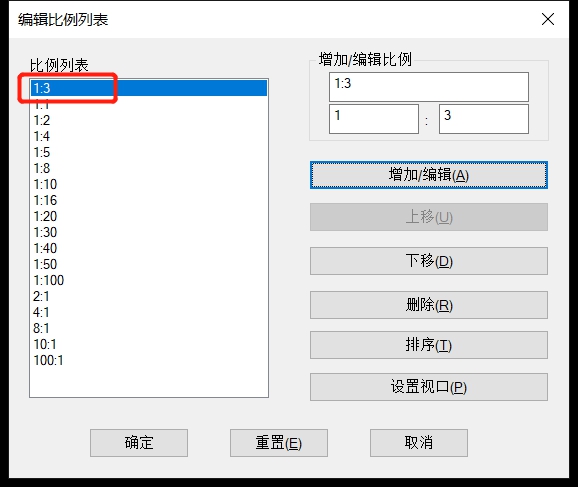

2. 在【编辑比例列表】对话框中，已经列出了已有的常用比例，我们如果想要得到自己需要的比例，可以在右上方输入比例，再点击【增加/编辑比例】，以下我们以1:3为例，可以看到在左侧的比例列表中已经出现了刚才设置的比例。

3. 设置完成后，在我们需要添加视口或者打印图形时，比例列表中就会增加我们设置好的比例，如果我们选择它，就会按照这个比例创建视口或者打印图形。

以上就是在CAD中增加自己所需比例的方法，希望可以帮助到大家！
