中望CAD如何对齐多重引线

CAD如何对齐多重引线

在CAD软件中，多重引线可以将原本零乱的引线对象对齐。接下来以一个例子给大家介绍一下在CAD中对齐多重引线的方法！

对齐引线的步骤如下：

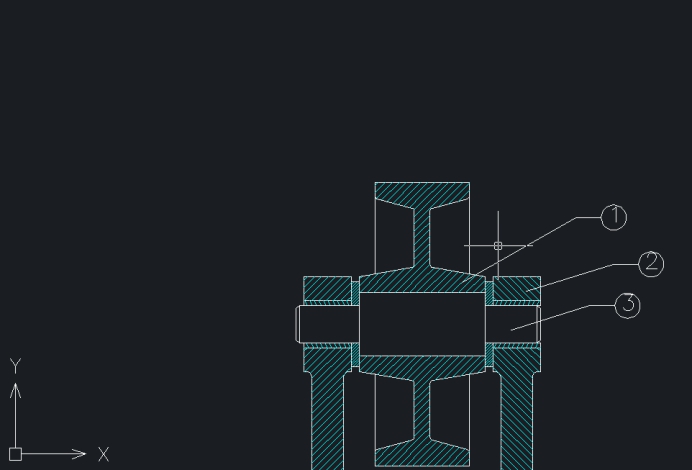

1. 打开一个CAD图形文件，如下图所示。

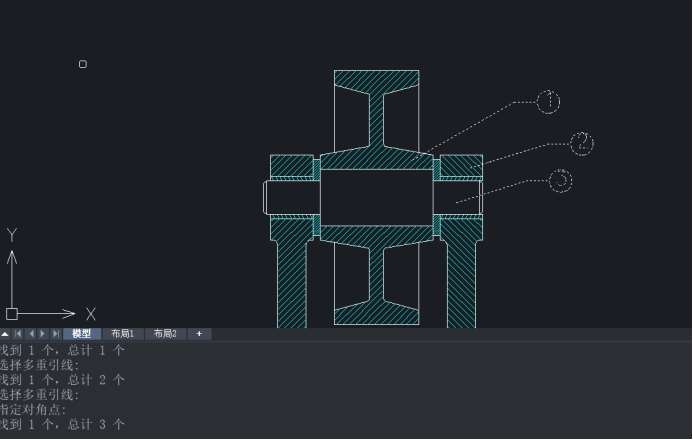

2. 依次点击【修改】——【对象】——【多重引线】——【对齐引线】，选择图中的3个引线对象，按回车键结束选择。

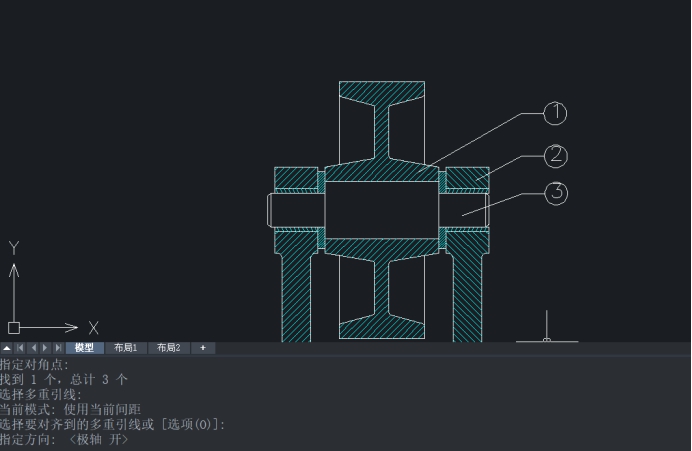

3. 根据命令行提示选择要对齐到的多重引线对象，选择序号为“①”的引线。打开极轴垂直向下拾取一点指定对齐的方向，效果如下图所示。

以上是CAD对齐多重引线的方法，是不是很简单呢？掌握这个方法可以让大家对多重引线的运用更加熟练。
