在CAD中，圆锥被截切时，投影是一条光滑的曲线。绘制该曲线时，通常的方法是先用PLINE命令绘制成折线，再用PEDIT编辑，使其光顺。接下来我们以一个实例来看一下在CAD中如何将多段线拟合为圆弧曲线！

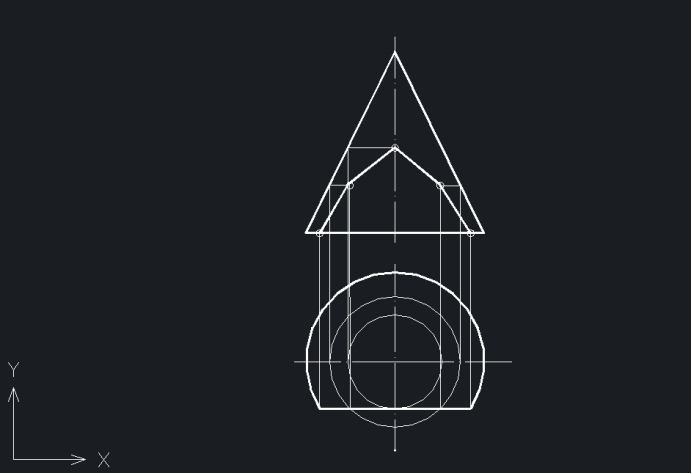

1. 打开一个图形文件，如下图所示。

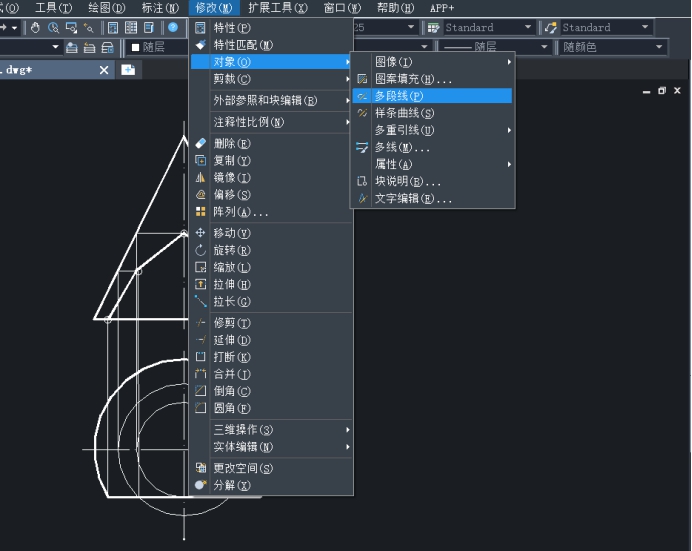

2. 依次点击【修改】——【对象】——【多段线】按钮，或者在命令行输入PEDIT并按回车键确认。

3. 根据命令行提示选择图中的多段线，接着输入“F”，按回车键，选择拟合，再按回车键结束命令。

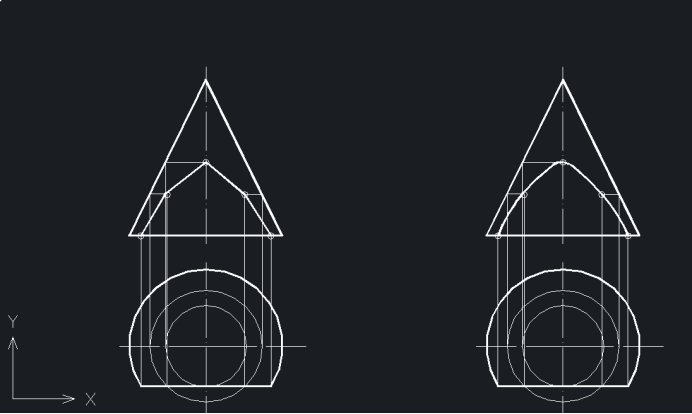

4. 拟合前后的效果如下图所示，左为拟合前，右为拟合后。

  以上是在CAD中将多段线拟合为圆弧曲线的例子，大家可以在学会这个方法后实际运用到绘图中。
