中望CAD如何等分角度

CAD如何等分角度

在使用CAD绘制图形时，大家可能都会遇到需要等分角度的时候，一般来说，二等分比较简单，通过构造线就可以完成，但是如果要将一个角度进行多等分，这个方法就不适用了，接下来的内容就来为大家介绍一下怎么将一个角度进行多等分！

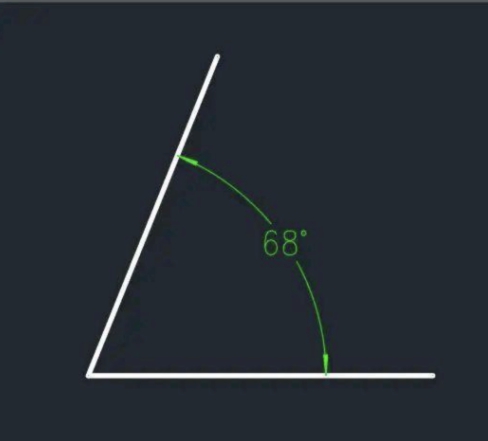

1. 如图所示的一个角度，如果我们要将它进行四等分，应该怎么来操作？

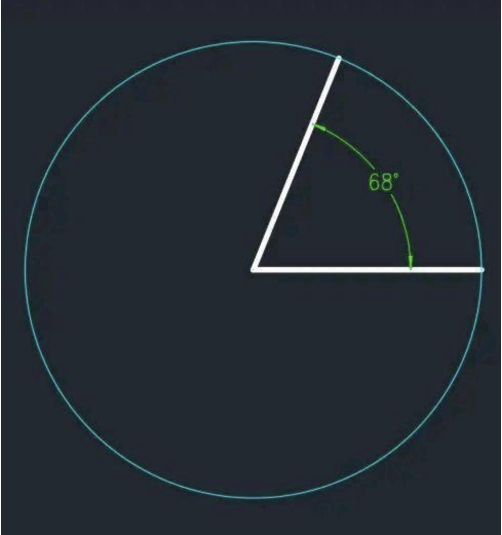

2. 执行圆命令绘制一个圆，以角的顶点为圆心，圆弧经过角度的两条边。

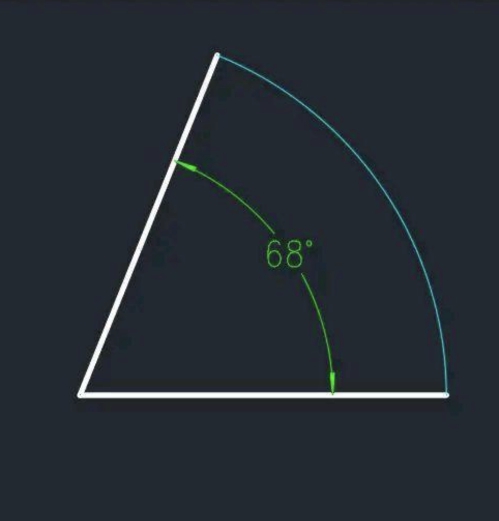

3. 使用修剪命令，只保留夹角的部分，将圆的多余部分修剪掉，如下图所示

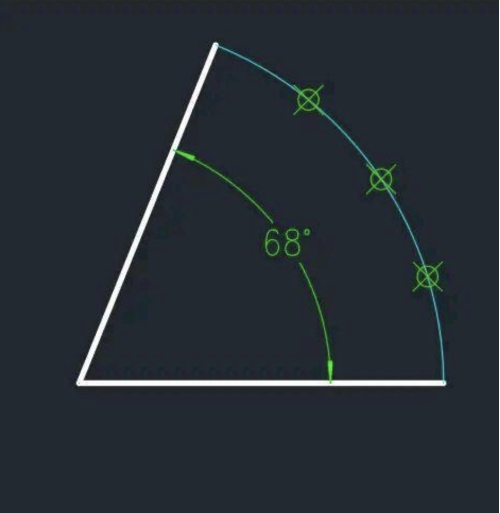

4. 在命令行输入定数等分命令DIV，按回车键确定，选取刚才修剪后的圆弧为等分对象，按回车键，输入等分数量3，因为前面提到要4等分，所以这里输入3就可以了，如下图所示

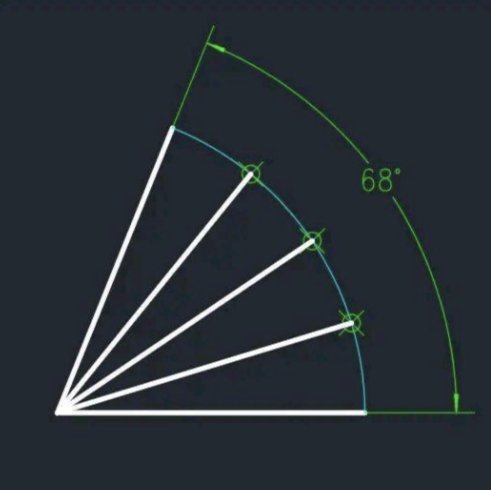

5. 执行直线命令，把角度的顶点与各个等分点用直线连接，这样就完成角度的四等分了，如下图所示。

以上就是在CAD中等分角度的一个方法，这个方法实用性很强，无论是进行几等分都适用，大家有需要的多试试。
