中望CAD使用DIVIDE命令插入绘制好的图块

CAD使用DIVIDE命令插入绘制好的图块

在CAD中，通过指定块名和分段数来对选定的对象进行等分，等分标记为指定的块，可以设置是否将块与对象对齐。接下来我们一起来学习一下使用定数等分命令插入绘制好的图块的操作吧！

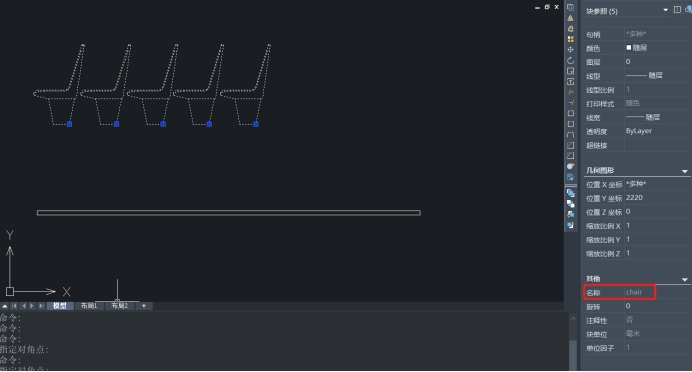

1. 打开一个图形文件，如下图所示，可以看到上方有绘制好的名称为“chair”的图块。

2. 打开状态栏的极轴追踪和对象捕捉。

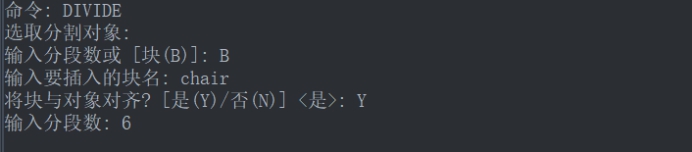

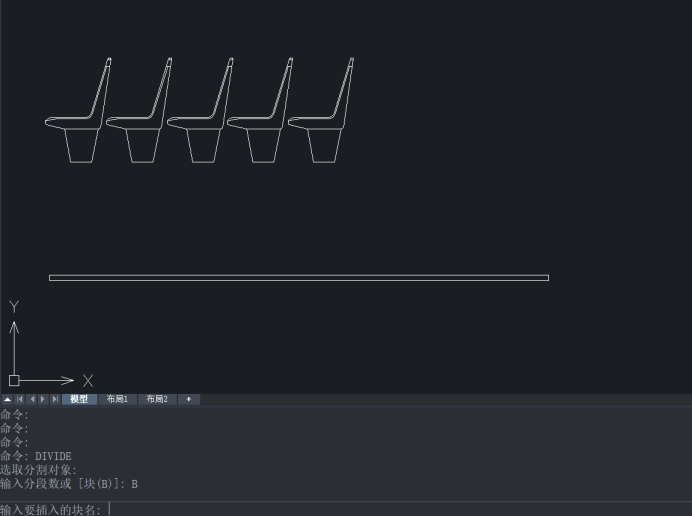

3. 在命令行输入DIVIDE并按回车键确认，根据命令行提示，选取地板的上表面作为定数等分的对象，接着输入“B”，按回车键确认，选择用块来等分对象。

4. 输入要插入的块名“chair”，按回车键，接着输入“Y”按回车键确认，将块和对象对齐，最后输入分数段“6”并按回车键确认。

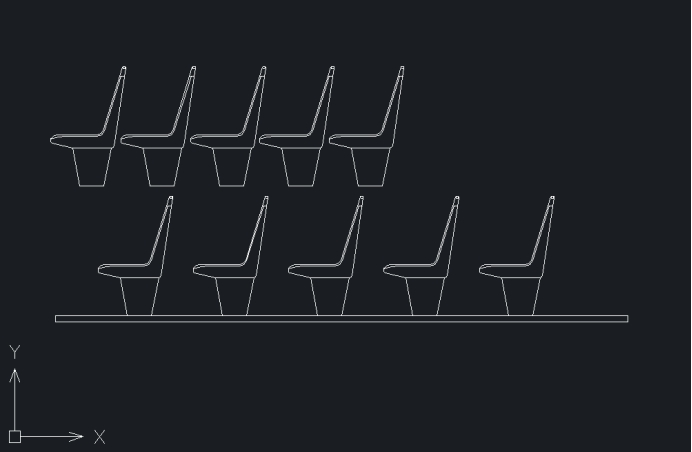

5. 完成后会在地板的上表面上添加5把椅子，如下图所示。

以上就是使用定数等分命令插入绘制好的图块的方法，掌握这个方法，我们可以直接将绘制好的图块插入到需要的位置。
