中望CAD如何使用MIRROR命令复制对象

CAD如何使用MIRROR命令复制对象

在CAD中，使用镜像（MIRROR）命令可以根据图形上现有对象做镜像创建新的对象。接下来让我们以一个例子来学习一下用MIRROR命令复制对象吧！

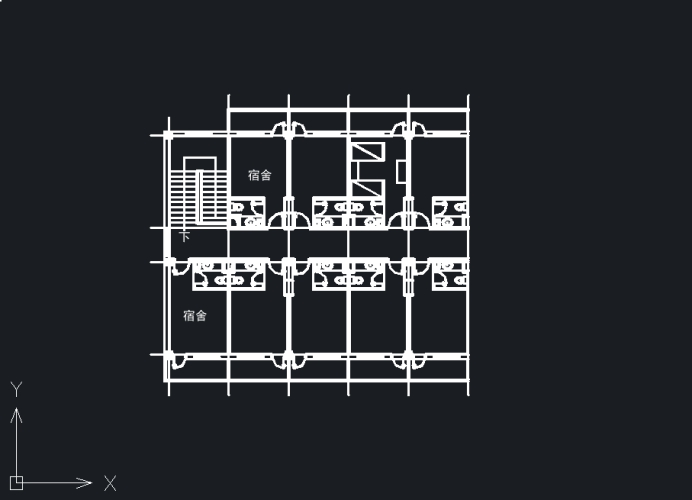

1. 打开一个图形文件，如下图所示。

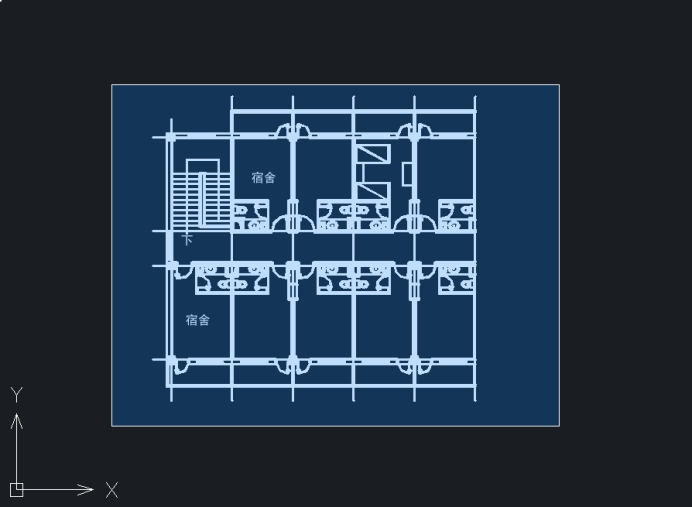

2. 依次点击【修改】——【镜像】按钮，或是在命令行输入“MIRROR”启用命令，接着通过鼠标左键框选图中所有图形，如下图所示。

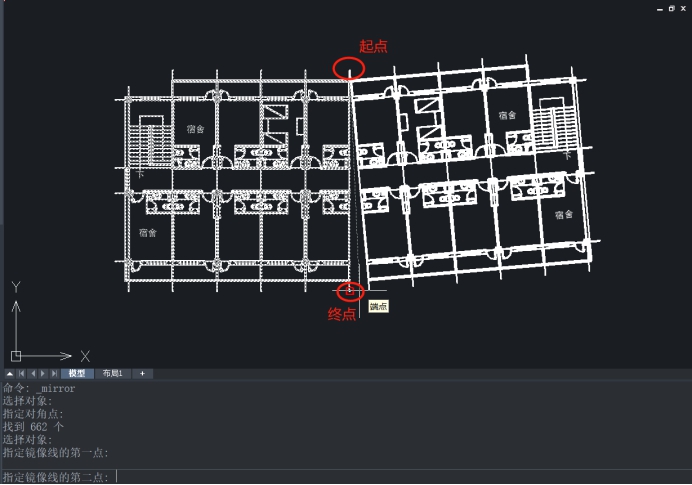

3. 根据命令行提示，选择如下图所示的图形右边的上端点作为镜像线的起点。选择图形中右边的下端点作为镜像线的终点。

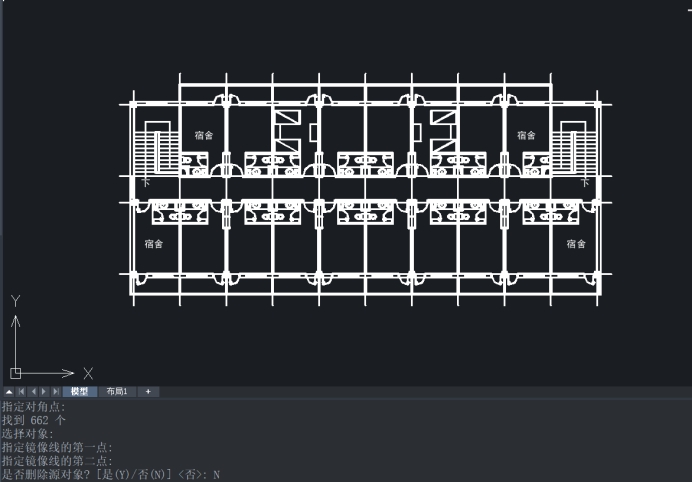

4. 选择好镜像线后，命令行提示是否要删除源对象，我们输入“N”，按回车键确认，完成后的效果如下图所示。

以上是使用MIRROR命令复制对象的一个例子，我们在定义镜像线时候可以使用图形本身的线，也可以使用图形外的其它线或者任意拾取的两点。
