CAD使用角度标注命令时的注意事项

CAD中的角度标注命令可以对两条非平行直线形成的夹角、圆或者圆弧的夹角以及不共线的三个点进行角度标注，标准值为度数。

角度标注命令的激活方式有两种：

命令行：输入DIMANGULAR并按回车键确认

功能区：单击【标注】选项卡，选择【角度】按钮

角度标注命令使用时的注意事项：

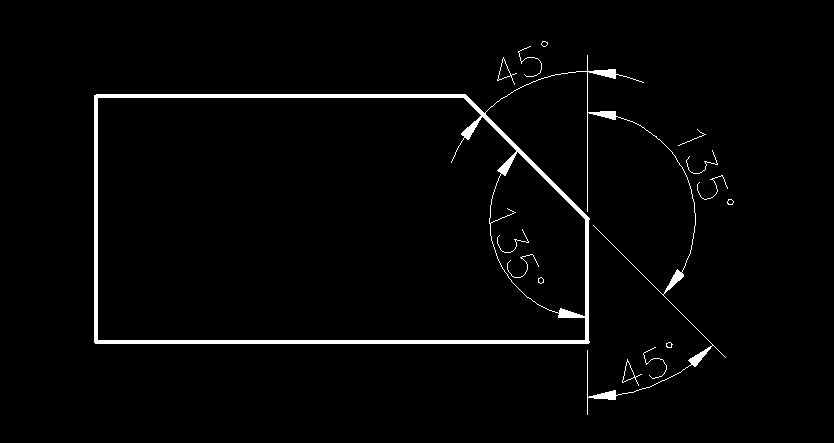

1.角度标注命令在指定标注弧线位置时，尺寸线所拉出的方向位置会影响到标注的结果，以两条直线段为例，两条直线段之间的角度在不同方向上可以形成4个角度值，如图：

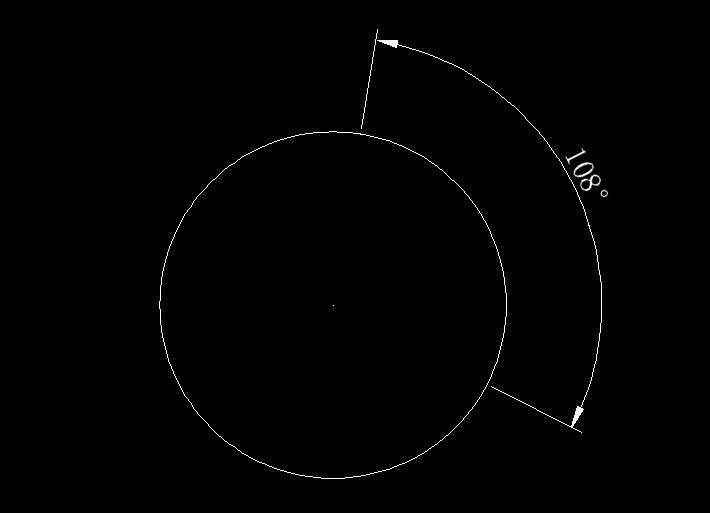

2.角度标注可以应用到圆或者圆弧上，如果选择的对象是圆，则在选择对象时拾取的第一点就是角度标注的第一点了，接着可以直接继续拾取第二点，系统就会标注出这两点之间围成的扇形角度；

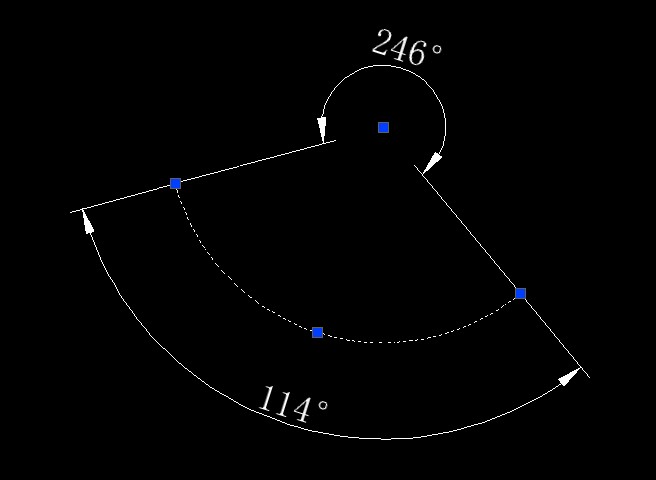

3.如果选择的对象是圆弧，则无需再拾取点，系统会自动标注出圆弧起点及终点所围成的扇形角度，有内角和外角两种，根据尺寸线的拉动方向而定。
