CAD如何为线性对象创建直径标注

在CAD中创建直径标注，而拾取的标注对象全部都是线性对象时，需要给标注添加一个直径符号的前缀，本文将给大家介绍在标注前添加符号的方法。

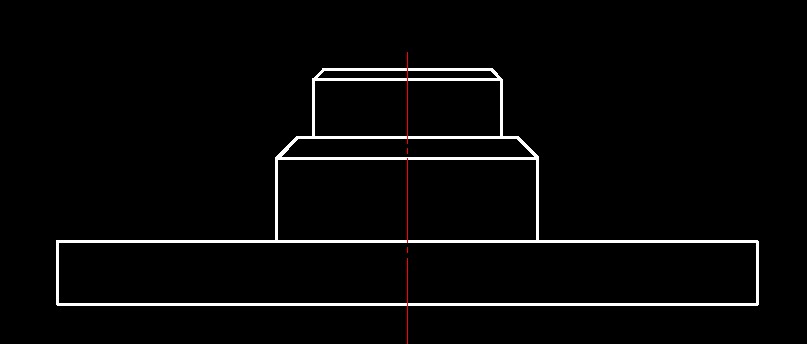

1.使用CAD软件打开需要标注的图形文件，下图是一个泵盖的切面图；

2.单击菜单栏中的【标注】，选择【标注样式】按钮；

3.在弹出的【标注样式管理器】中，点击【修改】按钮；

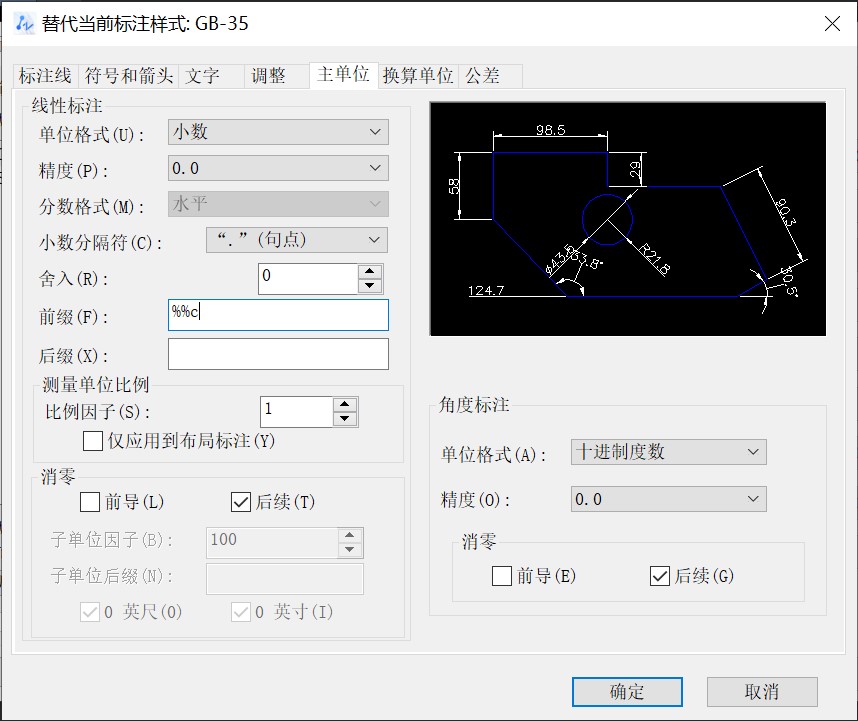

4.弹出【替代当前标注样式】对话框，选择【主单位】选项卡，在线性标注框中的【前缀】文本框里输入直径符号∅在CAD中的控制码【%%c】；

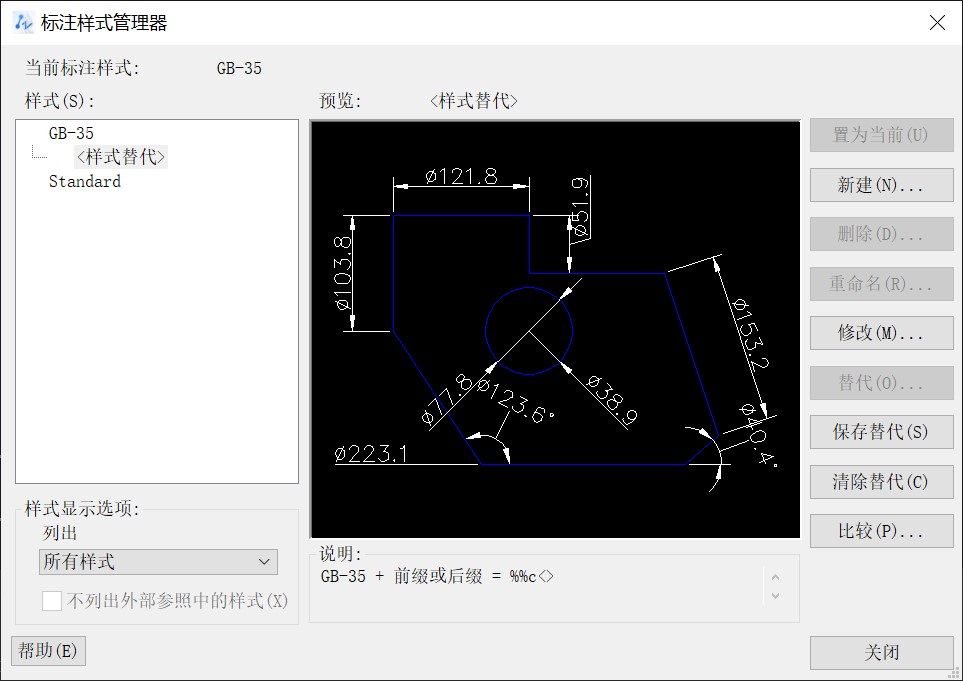

5.单击确定回到【标注样式管理器】对话框，再单击【关闭】按钮，回到绘图界面，就完成了直径符号的添加；

6.单击【标注】选择【快速标注】按钮，激活快速标注命令；

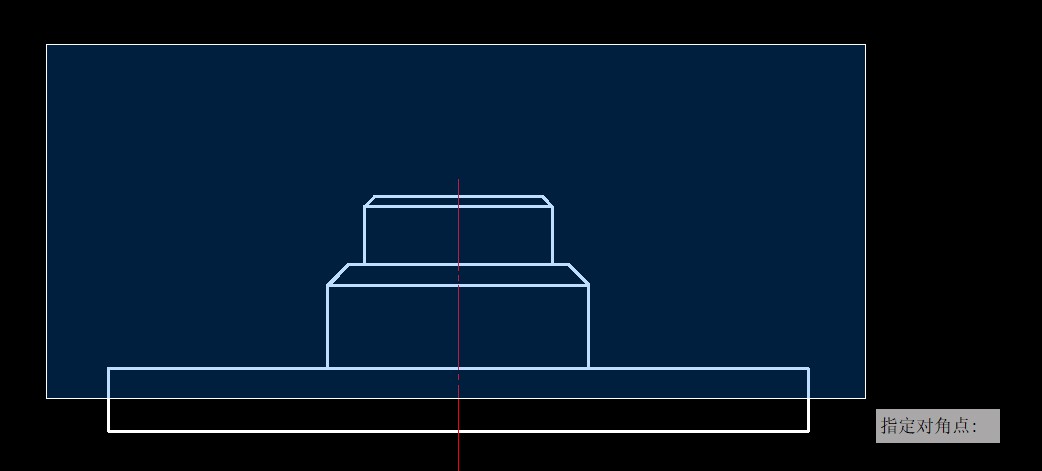

7.框选住泵盖图形上部的全部图线，按回车键结束选择；

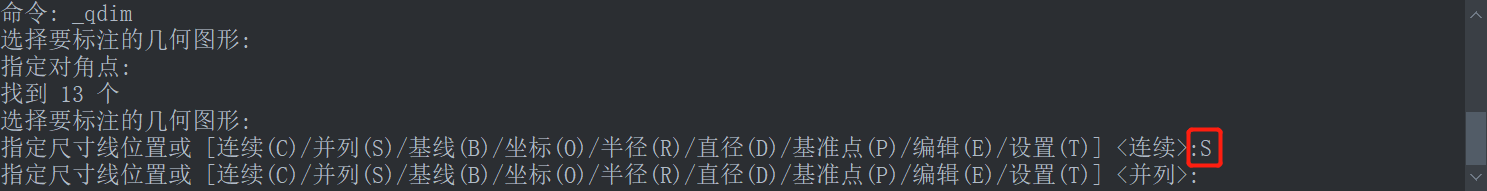

8.当前的标注形式为【连续】，需要输入【S】命令调整为【并列】标注；

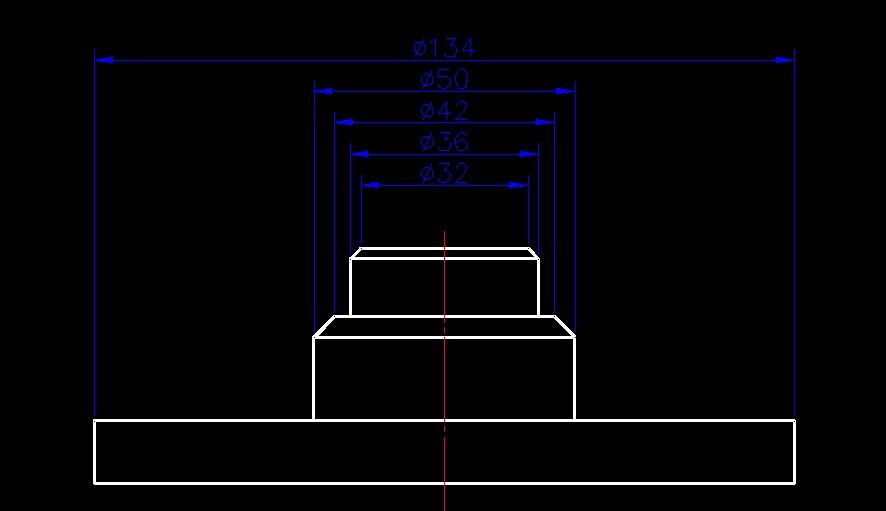

9.向上拉出标注尺寸线，自定义到合适位置即可。
