中望CAD如何通过绕轴旋转创建曲面

CAD如何通过绕轴旋转创建曲面

在CAD中，我们使用REVOLVE命令可以将选取的对象以指定的旋转轴旋转，形成三维实体或曲面。可以旋转的对象包括直线、圆、圆弧、椭圆、椭圆弧、二维多段线、三维多段线、面域、样条曲线、三维面、实体等。

下面我们以圆为例，看看通过绕轴旋转创建曲面的步骤。

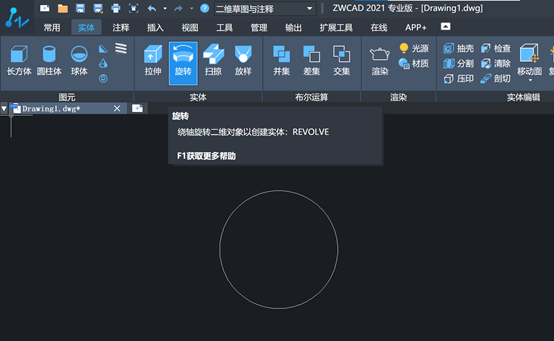

打开中望CAD后，我们绘制一个圆。然后输入命令REVOLVE，或者依次单击“实体”选项卡 »“实体”面板 »“旋转”。

在命令行输入 mo（模式），按回车键。然后输入 su（曲面），按回车键。

选择要旋转的对象，然后按回车键结束选择。

通过以下方式之一指定旋转轴：

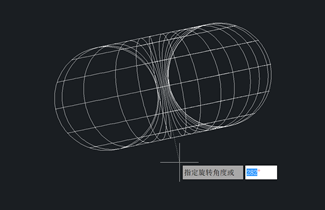

在绘图区域指定两点，旋转轴即为两点所定义的直线，旋转轴正方向为起点到端点的方向。

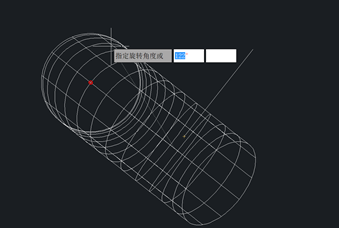

在命令行输入 o（对象），然后再在绘图区域选择直线，多段线的线性线段。

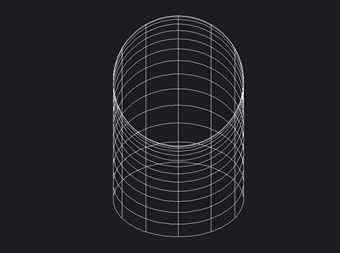

在命令行输入 x，y 或 z， 使用 x 轴，y 轴 或 z 轴作为旋转轴，各坐标轴的正向即为旋转轴的正方向。      如下图为输入x的效果



最后，在命令行输入旋转角度值或拖动光标以指定旋转的角度即可。
