中望CAD如何使用快速标注命令

CAD如何使用快速标注命令

CAD中快速标注命令，可以用来快速创建或编辑一系列标注，可以应用于基线、连续、并列、坐标、半径、直径等标注形式，但快速标注的结果有时候不能完全符合标注要求，需要进行局部的调整。

快速标注命令的激活方法：

命令行：输入QDIM并按回车键确认

功能区：单击【标注】选项卡，选择【快速标注】按钮

下面用一个例子演示如何使用快速标注命令创建一个连续标注：

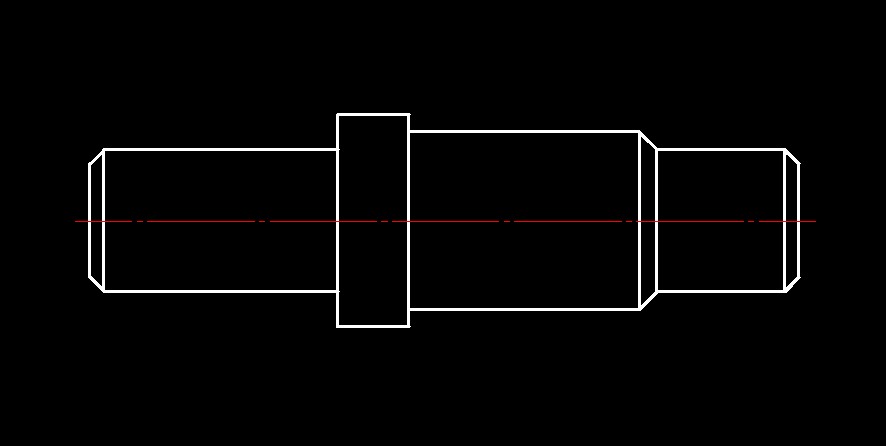

1.使用CAD软件打开一个阶梯轴图形文件；

2.单击菜单栏中的【标注】，选择【快速标注】激活命令；

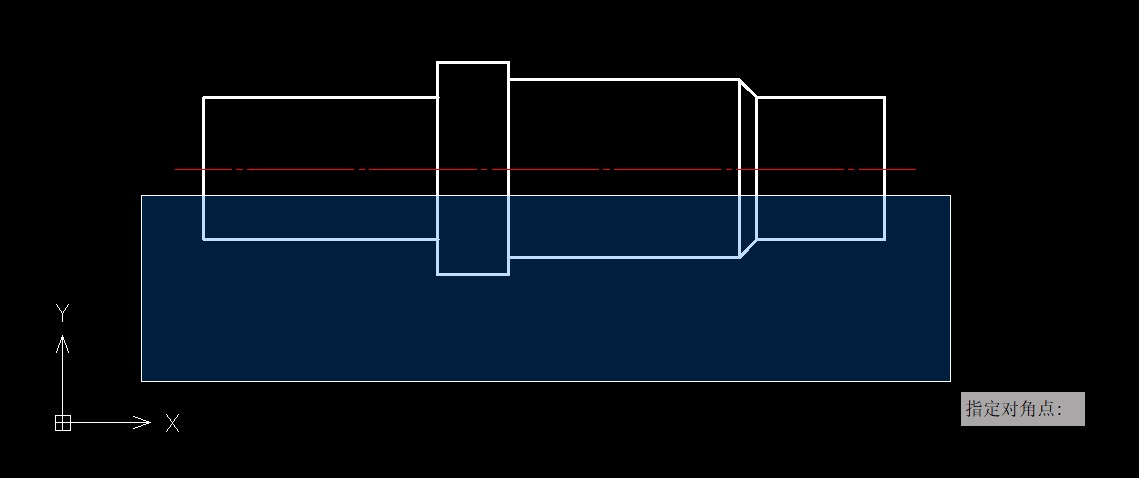

3.在命令栏提示选择标注对象时，使用窗口选择的当时选中图形下面的全部图线，然后按回车键；

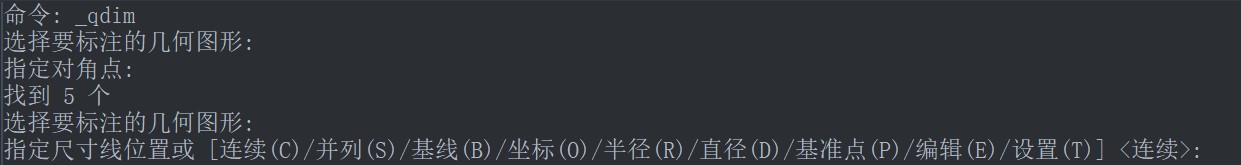

4.指定尺寸线位置或标注形式时，确保当前的标注形式为【连续】，如不是。则输入【C】调整标注形式为连续标注；

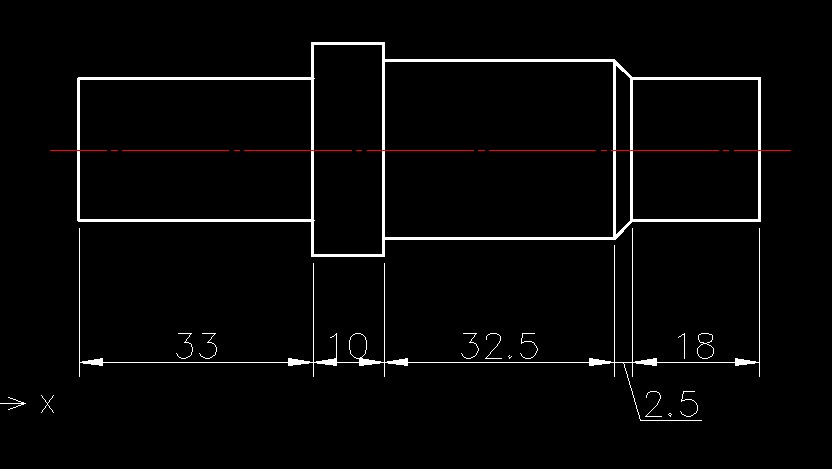

5.最后，向下拉出标注尺寸线，自定义到合适位置即可。
