​中望CAD如何编辑填充图案的边界

CAD如何编辑填充图案的边界

使用CAD制图时，我们会遇到需要对填充图案边界进行调整的情况，那么要如何操作才能方便快捷地实现呢？本文将以一个窗户设计图为例给大家演示填充图案边界的快速编辑。

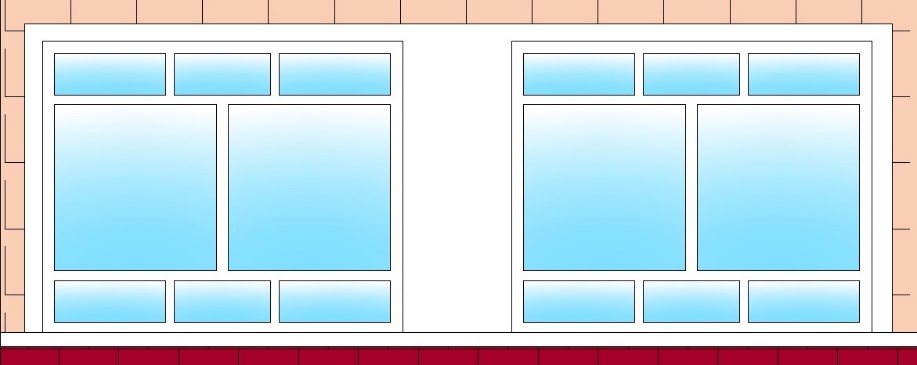

1.使用CAD软件打开窗户设计图，并缩放到合适的大小；

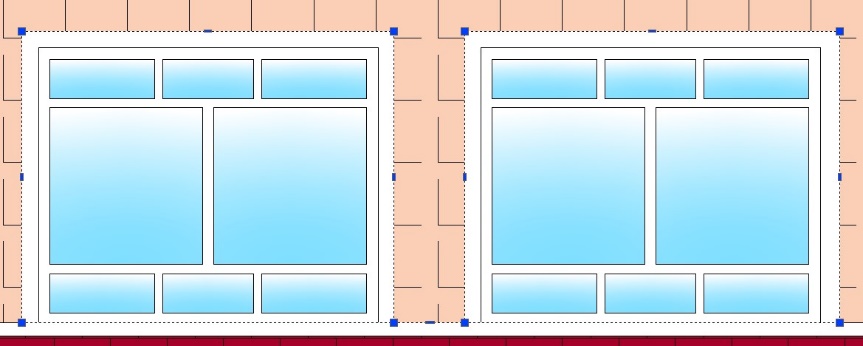

2.单击窗户边缘的图案填充边界，会显示出一圈边界夹点；

3.我们可以看到两窗中间有一定的距离，需要在这里添加上墙壁的填充图案；

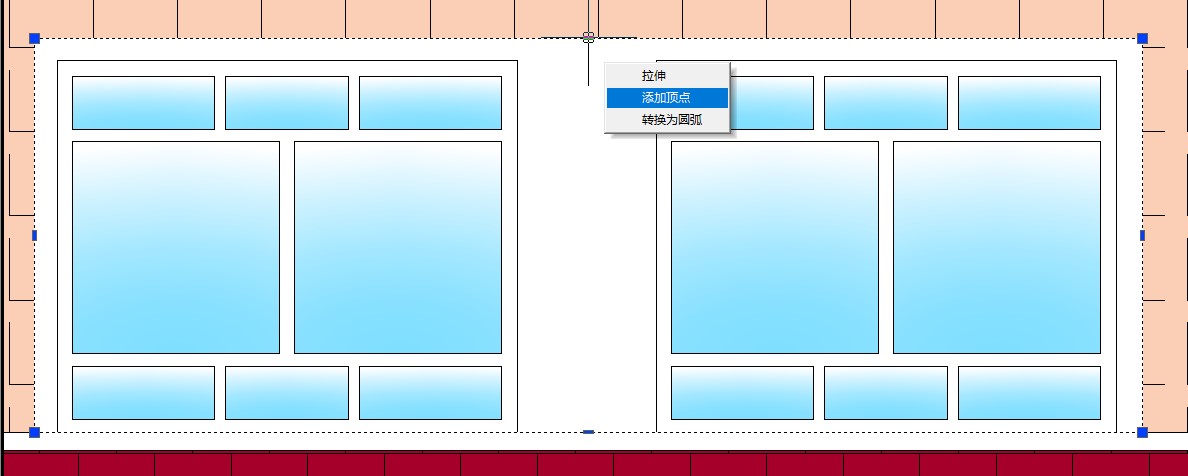

4.将鼠标光标放到上边界的中间点处，在弹出的夹点菜单栏中选择【添加顶点】；

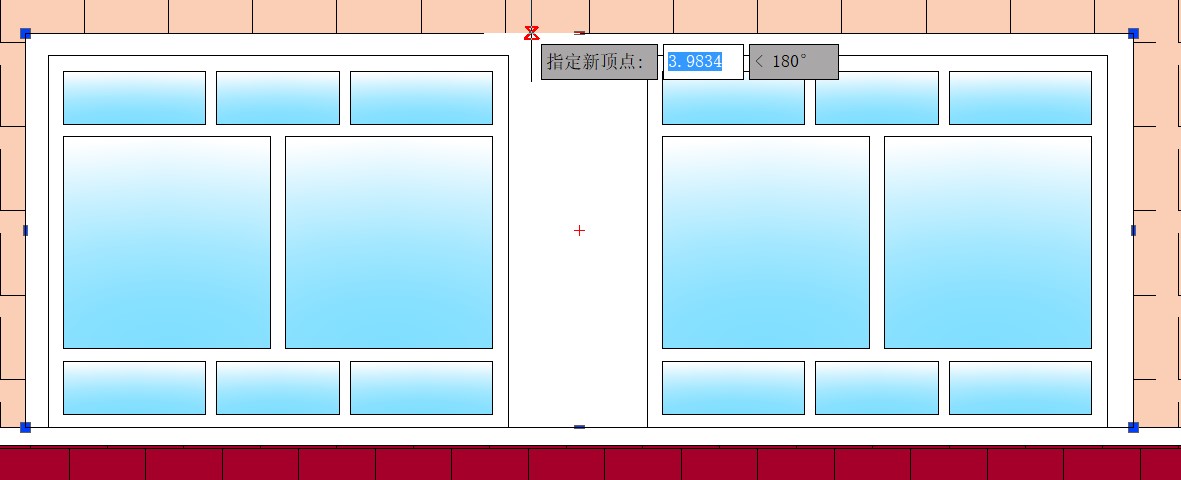

5.将添加的顶点放置在如图所示的位置；

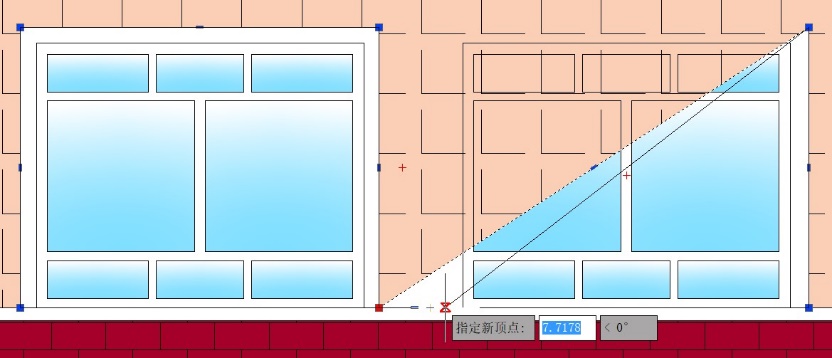

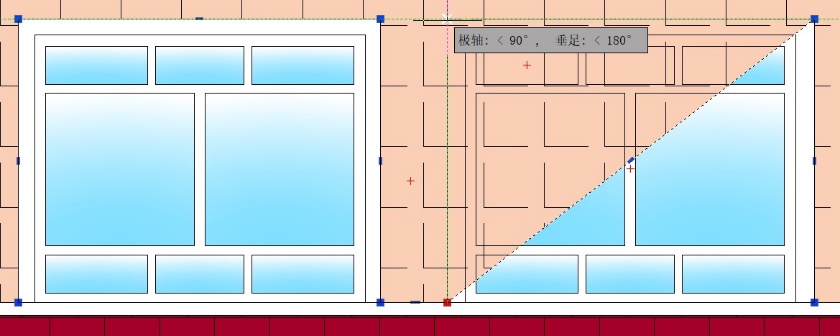

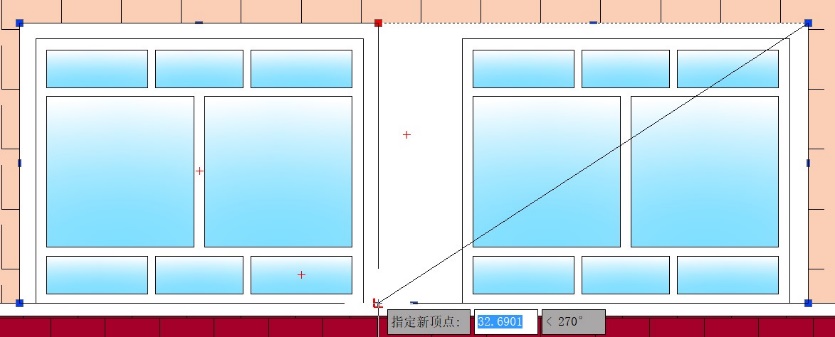

6.再次选择【添加顶点】，将顶点位置放置在如下图的位置，重复该操作依次添加顶点，直到两扇窗户之间添加上了墙面效果为止。

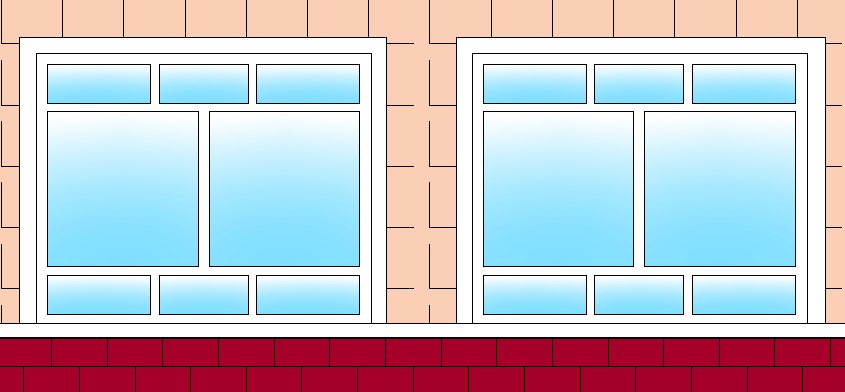

7.按回车键确认编辑，这样就完成了填充图案的边界编辑了。
